Замена линз Samsung Gear VR

Электроника

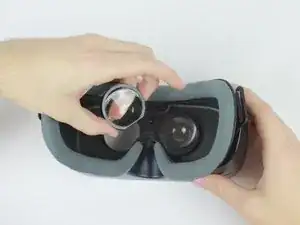

Линзы гарнитуры могут быть поцарапаны, повреждены или просто загрязнены. В следующем руководстве будет описано, как получить доступ к линзам для замены или очистки.

Материнская плата частично расположена на внутренней части маски гарнитуры и должна быть удалена для снятия внутренней маски.

При работе с гарнитурой требуется осторожность, поскольку проводка соединяет USB-адаптер с материнской платой. Необходимо избегать напряжения на проводах и открывать гарнитуру справа налево.

Шаг 1

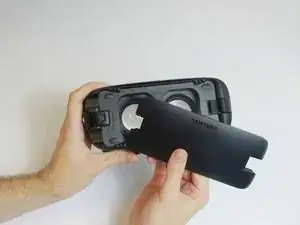

Снимите переднюю крышку, чтобы получить доступ к пластине, удерживающей телефон во время использования.

Удалите четыре крышки винтов в углах с помощью металлической лопатки, чтобы открыть четыре винта.

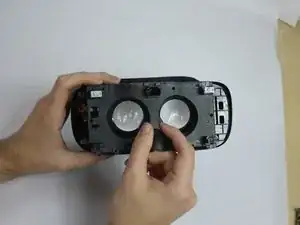

Снимите наклейку, расположенную в верхней части центра, чтобы увидеть два дополнительных винта.

Шаг 2

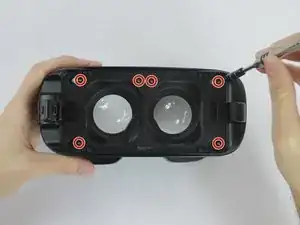

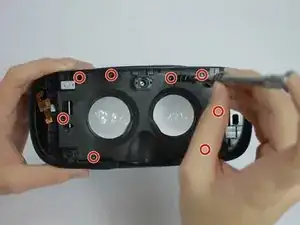

Используя биту PH000, снимите шесть винтов длиной 0,5 см, которые закрепляют переднюю конструкцию крепления телефона.

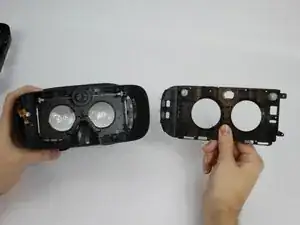

После полного удаления шести винтов длиной 0,5 см поднимите переднее крепление телефона вверх и влево.

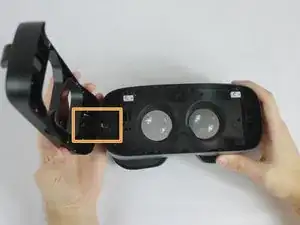

При обращении с оборудованием будьте осторожны, чтобы не повредить проводку, расположенную с левой стороны гарнитуры.

Шаг 3

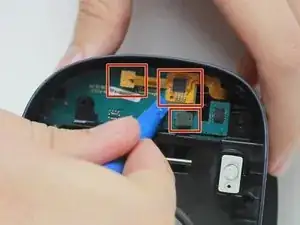

Используйте синюю пластиковую лопатку, чтобы удалить оставшиеся разъемы от материнской платы.

Более крупный золотой разъем слегка приклеен, поэтому его может быть сложнее удалить, чем остальные.

Шаг 4

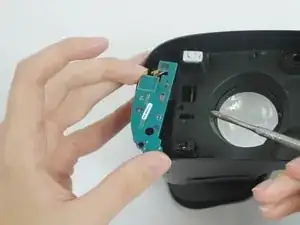

Теперь вы можете удалить материнскую плату из маски.

Убедитесь, что к материнской плате ничего не подключено, прежде чем пытаться ее удалить, так как вытаскивание с подключенными элементами может повредить соединения.
