Замена платы трекера V2 для Oculus Rift

Чтобы снять линзы, поверните правую линзу по часовой стрелке на четверть оборота, а левую — против часовой стрелки на четверть оборота.

Используйте крестовую отвертку Phillips #01, чтобы выкрутить четыре винта Phillips #01 длиной 9 мм. (На фото показаны два винта, ещё два винта находятся с левой стороны напротив правых винтов.)

Аккуратно отогните ремешок от дисплея. Две части должны отделиться достаточно легко при приложении небольшой силы.

После разделения узла ремешка и корпуса дисплея узел ремешка можно отложить. Дальше в этом руководстве Вы будете работать с корпусом дисплея!

Используя пластиковый инструмент для вскрытия, подденьте корпус дисплея, чтобы открыть доступ к ЖК-дисплею (Liquid Crystal Display). Проведите пластиковым инструментом по всем четырём краям. Для поддевания корпуса может потребоваться значительное усилие.

Проведите пластиковым инструментом вдоль нижнего края под ЖК-дисплеем, чтобы разъединить клей, фиксирующий ЖК-дисплей в корпусе.

Поднимите экран, чтобы открыть провода и плату.

При сборке убедитесь, что все провода находятся на своих местах.

Снимите провода с платы на ЖК-дисплее с помощью ногтя или пластикового инструмента для вскрытия. Для снятия может потребоваться нажимание и подтягивание пластиковой части.

Не тяните за провода! Поддёргивайте только пластиковую деталь.

Теперь Вы можете полностью отделить ЖК-дисплей от остальной части устройства!

Снимите провода с платы трекера V2 с помощью ногтя или пластикового инструмента для вскрытия.

На передней крышке шлема Oculus найдите плату трекера V2.

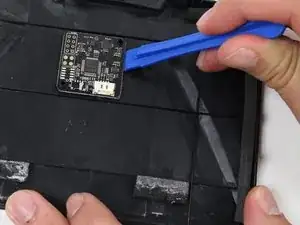

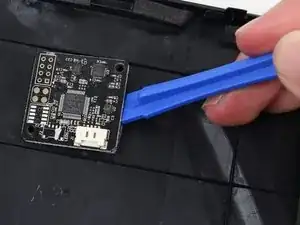

Используя пластиковый инструмент для вскрытия, отскоблите плату от клея. Плату нужно поднимать с обеих сторон.
