Замена батареи контроллера Nvidia Shield TV 1-го поколения
Вам потребуется заменить батарею в контроллере, если она не держит заряд или контроллер не включается. При разборе контроллера будьте осторожны, так как кнопки не удерживаются ничем и могут легко выпасть.
Шаг 1

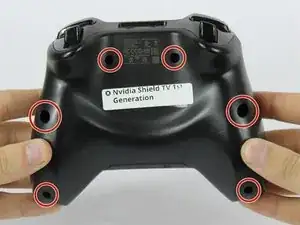

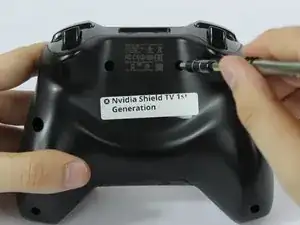

Удалите указанные шесть винтов с помощью отвертки Torx T6.
Шаг 2

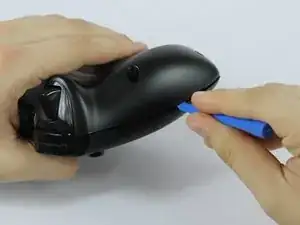

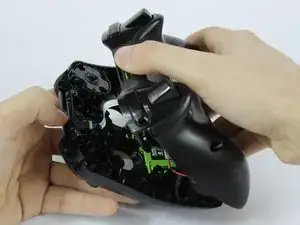

Используйте пластиковый инструмент для открытия, чтобы отделить лицевую панель контроллера от корпуса.
Убедитесь, что контроллер находится лицом вниз на этом шаге, так как кнопки могут легко выпасть.
Шаг 3

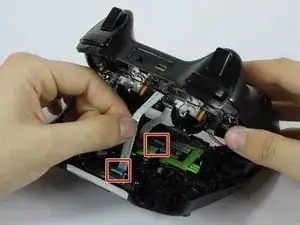

Осторожно отсоедините указанные ленты проводов от лицевой панели контроллера.
Шаг 4

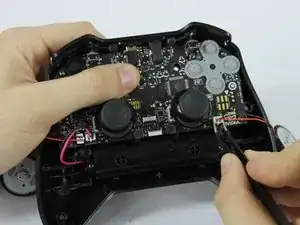

Используйте угловые пинцеты для удаления кабеля вибромотора, поднимая его вверх от разъема.
Поднимите вибромотор из переднего корпуса.
Повторите для другой стороны.

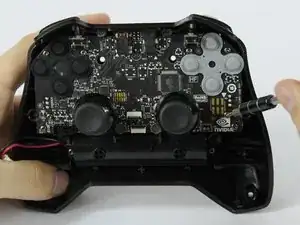

Используйте угловые пинцеты для удаления кабеля батареи, поднимая его вверх от разъема.
Шаг 5

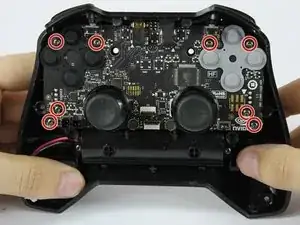

С помощью отвертки Torx T6 удалите указанные восемь винтов с логической платы.

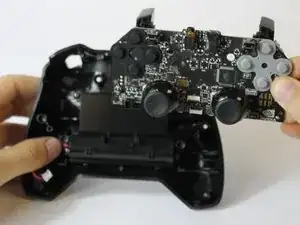

Отделите логическую плату от переднего корпуса.
Шаг 6
С помощью отвертки Torx T6 удалите указанные четыре винта с панели.

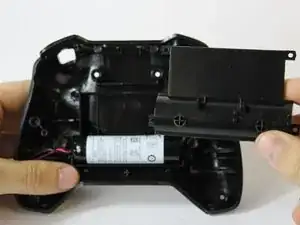

Снимите панель с переднего корпуса.

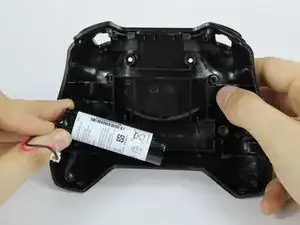

Поднимите батарею из переднего корпуса, чтобы снять её.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
