Разбор пульта Nvidia Shield Pro Android TV (2017)
Это руководство предназначено для разборки пульта Nvidia Shield (2017), который входил в комплект с Gen 2 Nvidia Shield TV и Nvidia Shield TV Pro. Эта версия пульта не имеет разъема для наушников и перезаряжаемой батареи, а использует батареи типа 2032
Для оригинального пульта Nvidia Shield (2015) с перезаряжаемой батареей и разъемом для наушников используйте это руководство.
Это видео по разборке также охватывает эти шаги:
https://www.youtube.com/watch?v=zvnzMZU1...
Шаг 1

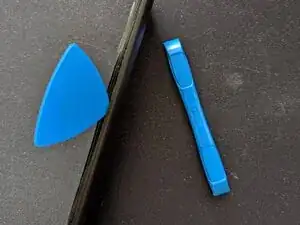

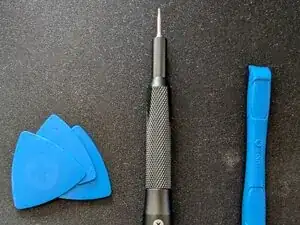

Пластиковые лопатки/инструменты для открытия
Отвёртка с битой T2 Torx
Шаг 2

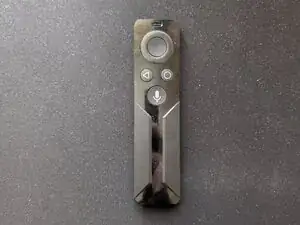

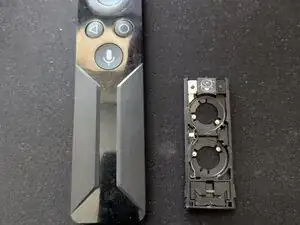

Используйте тонкий объект (например, ручку или наконечник отвёртки T2 Torx), чтобы нажать на углубление в отсеке для батарей и освободить его
Заменяемые батареи — две (2) монетные батареи CR 2032.
Шаг 3

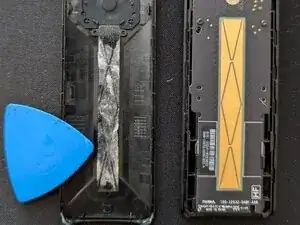

Осторожно подденьте по краям пульта с помощью пальцев и инструментов, чтобы освободить пластиковые зажимы.
Лучше всего начинать с отсек для батарей и медленно подниматься к верхней части пульта, где расположен ИК-излучатель.
После освобождения пластиковых зажимов по всей длине сенсорной панели громкости держит передняя часть на месте клей. Осторожно подденьте переднюю часть от остальной части пульта и измените захват, чтобы не сломать тонкую пластиковую переднюю панель.
Шаг 4

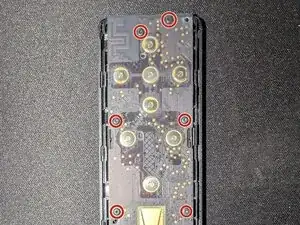

Есть (6) винтов T2 Torx, удерживающих материнскую плату в рамке пульта.

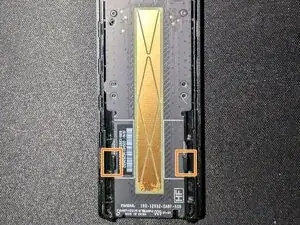

Два зажима удерживают материнскую плату на месте. Немного поднимите верх материнской платы и скользите ее к верхней части пульта, чтобы освободить ее от рамки.
Шаг 5

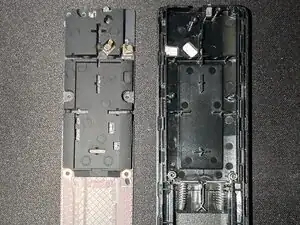

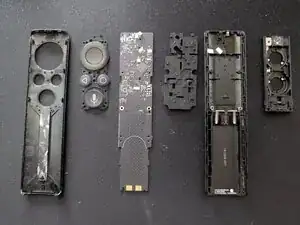

Теперь пульт должен быть полностью разобран.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
