Замена Bluetooth‑модуля SONY ZS-BTG900

Электроника

Прежде чем приступать к этому руководству, обязательно ознакомьтесь со страницей устранения неполадок устройства, чтобы проверить, можно ли восстановить работу Bluetooth другим способом.

Если нет, приступаем к разборке устройства — вам потребуется заменить Bluetooth‑модуль на исправный.

Шаг 1

Поднимите ручку, чтобы получить доступ к винтам.

С помощью крестообразной отвертки Phillips #2 выкрутите восемь винтов длиной 1/2 дюйма.

Шаг 2

Переверните устройство.

С помощью крестообразной отвертки Phillips #2 выкрутите шесть винтов длиной 3/4 дюйма.

При откручивании винтов в двух отверстиях на задней части устройства может потребоваться удлинитель вала, чтобы увеличить момент, так как они могут быть сильно затянуты.

Шаг 3

Переверните устройство обратно, чтобы получить доступ к верхней части.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять панель на верхней левой стороне устройства.

Это откроет доступ к двум дополнительным винтам.

Шаг 4

С помощью крестообразной отвертки Phillips #2 выкрутите два винта длиной 1/2 дюйма под снятыми панелями.

Шаг 5

Снимите верхнюю крышку, начиная с задней части устройства.

Будьте осторожны при подъёме верхней части — внутри устройства много проводов, которые нельзя отсоединять на этом этапе.

Шаг 6

Отключите плоский кабель CD‑привода от верхней части устройства.

Шаг 7

Отключите антенные кабели.

Шаг 8

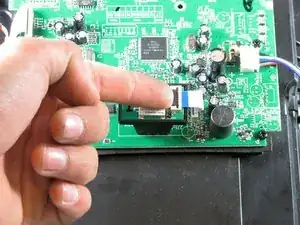

Отключите остальные кабели от материнской платы.

Шаг 9

После снятия верхней части приступим к демонтажу передней панели.

Начните с отключения шести кабелей, идущих от передней панели к материнской плате.

Шаг 10

С помощью крестообразной отвертки Phillips #2 выкрутите два внешних винта длиной 1 дюйм.

С помощью крестообразной отвертки Phillips #2 выкрутите два внешних винта длиной 3/4 дюйма.

С помощью крестообразной отвертки Phillips #2 выкрутите один винт длиной 5/6 дюйма в средней части устройства.

Шаг 11

Сильно потяните переднюю панель, чтобы снять её.

Там будет небольшое количество чёрного клея. Можно просто игнорировать его и продолжать тянуть, либо использовать острый край, чтобы разрезать клей после того, как он станет видимым.
