Замена материнской платы SONY ZS-BTG900

Поднимите ручку, чтобы получить доступ к винтам.

Используя крестовую отвертку Phillips №2, удалите восемь винтов длиной 1/2 дюйма.

Переверните устройство.

Используя крестовую отвертку Phillips №2, удалите шесть винтов длиной 3/4 дюйма.

При выкручивании винтов в двух отверстиях на задней части устройства может потребоваться использовать удлинитель вала для дополнительного момента, так как они могут быть очень тугими.

Переверните устройство обратно, чтобы получить доступ к верхней части корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять панель на верхней левой стороне устройства.

Это откроет доступ к двум дополнительным винтам.

Используя крестовую отвертку Phillips №2, удалите два винта длиной 1/2 дюйма под снятыми панелями.

Снимите верхнюю крышку, начиная с задней части устройства.

Будьте осторожны при подъёме верхней части — внутри подключено много проводов, и сейчас их не следует отсоединять.

Отключите ленточный кабель CD-привода от верхней части устройства.

Отключите антенные кабели.

Отключите оставшиеся кабели от материнской платы.

После снятия верхней крышки приступим к снятию передней панели устройства.

Начните с отсоединения 6 кабелей, идущих от передней части устройства к материнской плате.

Используйте крестовую отвертку Phillips №2, чтобы удалить два винта длиной 1 дюйм на внешней части устройства.

Используйте крестовую отвертку Phillips №2, чтобы удалить два винта длиной 3/4 дюйма на внешней части устройства.

Используйте крестовую отвертку Phillips №2, чтобы удалить один винт длиной 5/6 дюйма в средней части устройства.

Сильно потяните, чтобы снять переднюю панель устройства.

Будет немного чёрного клея. Вы можете просто игнорировать его и продолжить тянуть, либо использовать острый край, чтобы разрезать клей после его обнаружения.

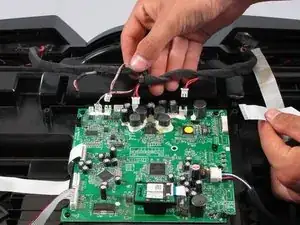

Осторожно вынимайте соответствующие кабели по одному с верхней части материнской платы, чтобы снять их.

Для следующих 3 шагов по необходимости используйте пластиковый инструмент для поддевания.

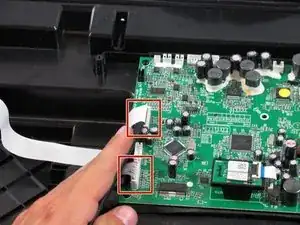

Снимите следующие 2 кабеля с левой стороны платы.

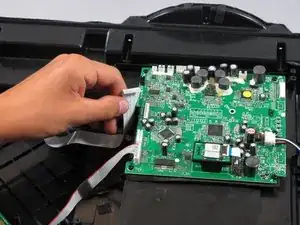

Снимите последний кабель в правом нижнем углу материнской платы.

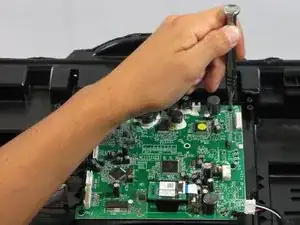

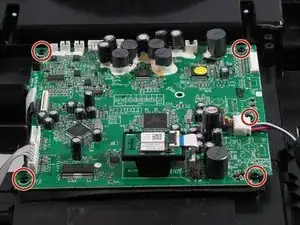

Удалите пять винтов длиной 1/2 дюйма с материнской платы, используя крестовую отвертку Phillips №2.

Осторожно поднимите материнскую плату из отсека.

На этом вы закончите!
