Замена сабвуфера SONY ZS-BTG900

Поднимите ручку, чтобы открыть доступ к винтам.

Используйте крестовую отвертку PH2, чтобы удалить восемь винтов длиной 1/2 дюйма.

Переверните устройство.

Используйте крестовую отвертку PH2, чтобы удалить шесть винтов длиной 3/4 дюйма.

При удалении винтов в двух отверстиях на задней части устройства может потребоваться удлинитель вала для увеличения крутящего момента, так как они могут быть очень тугими.

Переверните устройство обратно, чтобы получить доступ к верхней части.

Используйте пластиковый демонтажный инструмент, чтобы поддеть и снять панель на верхней левой стороне устройства.

Это откроет доступ к двум дополнительным винтам.

Используйте крестовую отвертку PH2, чтобы удалить два винта длиной 1/2 дюйма под снятыми панелями.

Снимите верхнюю крышку, начиная с задней части устройства.

Будьте осторожны при снятии верхней части: внутри подключено множество проводов, и вы пока не хотите их отключать.

Отключите ленточный кабель привода CD от верхней части устройства.

Отключите антенные кабели.

Отключите оставшиеся кабели от материнской платы.

После снятия верхней части приступайте к демонтажу передней панели устройства.

Начните с отключения 6 кабелей, идущих от передней панели к материнской плате.

Используйте крестовую отвертку PH2, чтобы удалить два винта длиной 1 дюйм на самой наружной части устройства.

Используйте крестовую отвертку PH2, чтобы удалить два винта длиной 3/4 дюйма на самой наружной части устройства.

Используйте крестовую отвертку PH2, чтобы удалить один винт длиной 5/6 дюйма в средней части устройства.

Сильно потяните переднюю панель, чтобы снять её.

Будет небольшое количество чёрного клея. Можно просто продолжать тянуть, игнорируя его, либо использовать острый край, чтобы разрезать клей после его обнажения.

Начните с переднего блока после выполнения предварительной разборки.

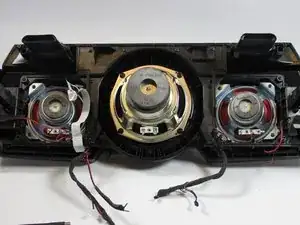

Это руководство относится к сабвуферу, видимому в центре этого изображения.

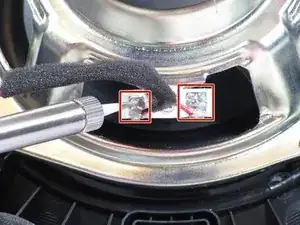

Отпаяйте два проводных разъёма от нижней платы динамика.

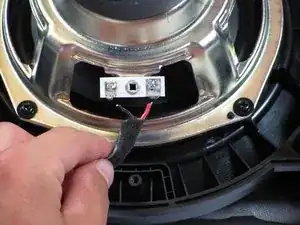

Отметьте, где каждый кабель подключается.

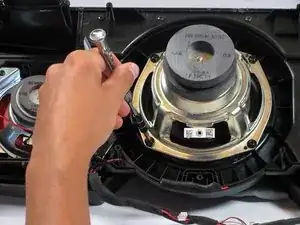

Удалите четыре винта длиной 1/2 дюйма с помощью крестовой отвертки PH2.

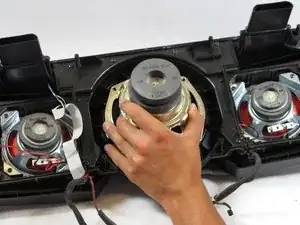

Крепко возьмитесь за край сабвуфера.

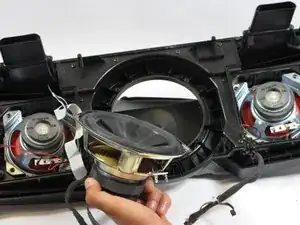

Потяните вверх и наружу, чтобы вынуть его.
