Замена среднечастотного динамика Fugoo Style XL

Отвинтите крупные винты под колонкой вручную.

Осторожно поднимите большим пальцем крупную пластиковую защёлку, зафиксированную в резиновом держателе.

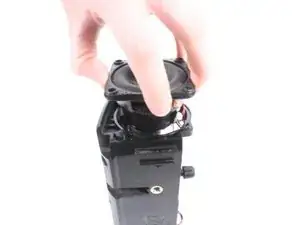

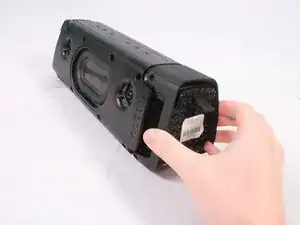

После подъёма защёлки аккуратно выдвиньте динамик из корпуса.

Поднимайте защёлку лишь слегка над резиновым держателем. Чрезмерный изгиб пластиковой защёлки может повредить корпус.

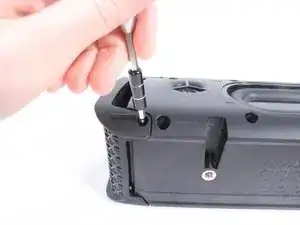

Вдоль крышек, скрывающих низкочастотные динамики, расположены 8 винтов (по 4 с каждой стороны). Снимите эти винты 3 мм с помощью шестигранной отвертки #2.0.

Оттяните крышки от корпуса динамика вручную.

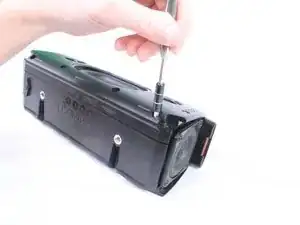

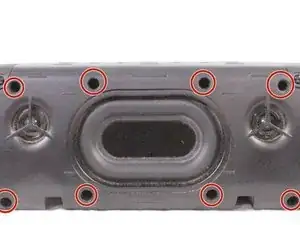

Отвинтите 8 показанных винтов длиной 12 мм с помощью шестигранной отвертки #2.0.

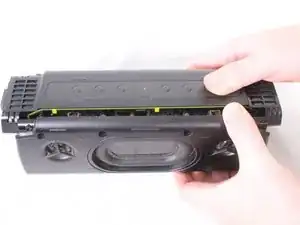

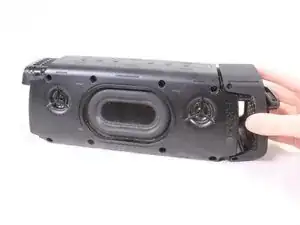

Осторожно разъедините переднюю часть корпуса и заднюю часть корпуса.

На передней части корпуса динамики соединены проводами с платой. Снятие корпуса с усилием приведёт к повреждению.

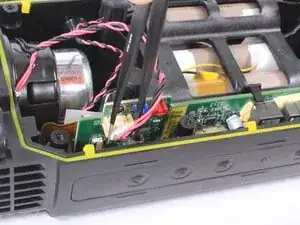

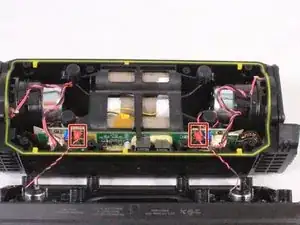

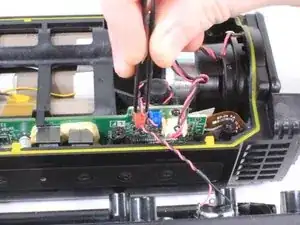

Пинцетом или рукой аккуратно отключите от платы красные собранные разъёмы кабелей.

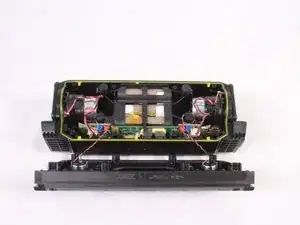

После отключения красных собранных разъёмов отложите наружный корпус в сторону.

Осторожно распутайте и снимите с платы белые собранные разъёмы кабелей.

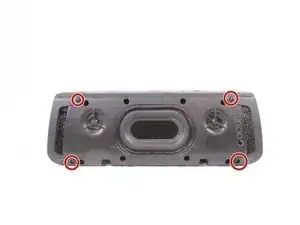

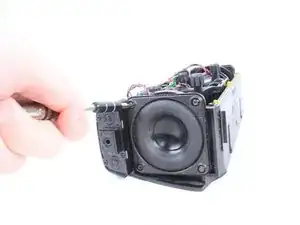

С помощью отвертки T9 отвинтите 8 винтов (по 4 у каждого среднечастотного динамика), окружающих среднечастотные динамики.

Аккуратно извлеките среднечастотные динамики вручную.
