Замена низкочастотного динамика (баса) Fugoo Tough XL

Удалите четыре винта 3 мм, расположенные в каждом углу, используя шестигранную отвертку 3 мм.

Осторожно оттяните и снимите внешнюю оболочку.

Не бойтесь применить небольшое усилие, если это необходимо.

Извлеките внутреннюю часть устройства из внешней оболочки.

Удалите четыре винта 12 мм в каждом углу с помощью отвертки Torx T10.

Удалите восемь винтов 6 мм сверху и снизу с помощью отвертки Torx T10.

Используйте руки, чтобы аккуратно снять боковые пластины.

Используйте инструмент для вскрытия, чтобы поддеть заднюю панель с логотипом Fugoo.

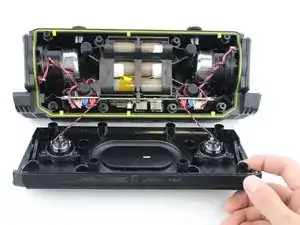

Медленно отделяйте переднюю часть корпуса от задней. Избегайте натяжения подключённых кабелей.

Разъединяйте части медленно и равномерно, чтобы не повредить провода динамиков.

Осторожно распутайте провода, соединяющие динамик с платой.

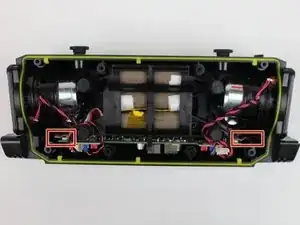

Используйте пинцет, чтобы снять две ленточные шлейфы с левой и правой стороны платы.

Не тяните кабели за провода, это может повредить кабели и плату. Лучше всегда отключать кабели у основания, ближе всего к плате, используя инструмент iFixit для вскрытия.

На плате есть скрытый шлейф, который становится видимым после частичного извлечения платы.

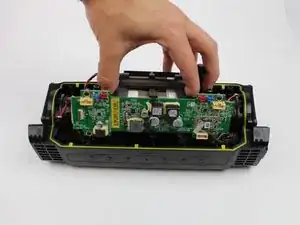

Выньте плату наполовину.

Осторожно отсоедините шлейф пинцетом.

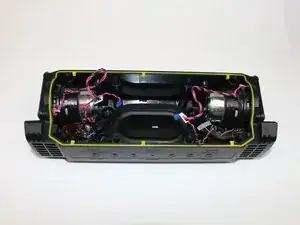

Снимите плату и аккумулятор.

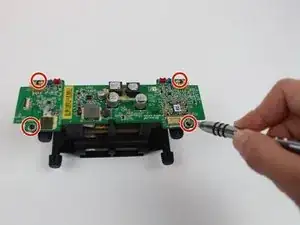

Удалите четыре винта 3 мм с платы, используя шестигранную отвертку 3 мм.

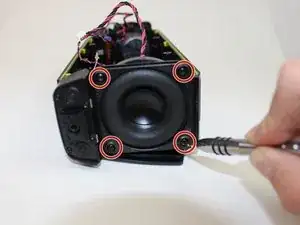

Удалите четыре винта 3 мм, используя шестигранную отвертку 3 мм.

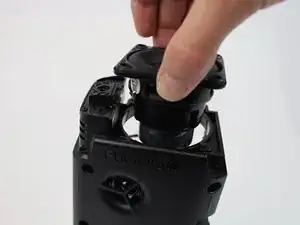

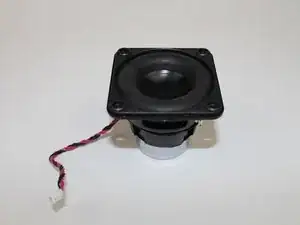

Выньте низкочастотный динамик из внутреннего корпуса.
