Замена порта зарядки Braven BRV-HD

Установите устройство задней стороной вниз, чтобы логотип BRV-HD был обращён вверх, и открутите восемь шестигранных винтов 2,0 диаметром 5 мм, расположенных на передней панели.

Убедитесь, что устройство выключено перед началом работ.

Подденьте переднюю панель с помощью пластиковой инструментальной лопатки и снимите её с колонки.

Переверните устройство задней панелью вверх и открутите восемь шестигранных винтов 2,0 диаметром 5 мм, которые крепят заднюю панель.

Подденьте пластиковой лопаткой и снимите заднюю панель с устройства.

Поверните устройство на бок, где находится панель порта зарядки, и открутите четыре шестигранных винта 2,0 диаметром 15 мм.

Снимите наружную резиновую заглушку и пластиковую боковую панель порта.

Установите устройство передней стороной вниз.

Ослабьте четыре шурупа с крестообразным шлицем по углам длиной 12 мм с помощью отвёртки J1.

Ослабьте два центральных шурупа с крестообразным шлицем длиной 8 мм с помощью отвёртки J1.

Добраться до этих шурупов затруднительно, потребуется удлинитель для отвёртки.

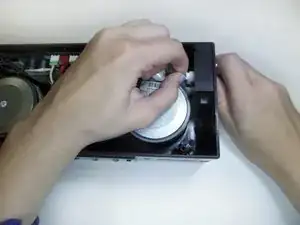

Снимите резиновую втулку, окружающую динамик, руками.

Втулка приклеена к колонке, и для её снятия потребуется усилие.

Снимите чёрную крышку с динамика, потянув её обеими руками вверх.

Шурупы, которые не удалось открутить отвёрткой, будут удалены вместе с чёрной крышкой.

Открутите четыре шурупа с крестообразным шлицем длиной 12 мм, которые крепят две скобы аккумулятора, используя отвёртку J1.

Отодвиньте провода, чтобы получить лучший доступ к шурупам, крепящим аккумулятор.

Снимите две скобы, удерживающие аккумулятор, вручную.

Воспользуйтесь пластиковой лопаткой, чтобы приподнять аккумулятор.

Извлеките аккумулятор руками.

Провода, соединяющие аккумулятор с материнской платой, всё ещё подключены. Не тяните за аккумулятор, иначе провода могут оборваться.

Отсоедините провод, соединяющий аккумулятор с материнской платой.

На разъёмах проводов нанесён зелёный клей, который не даёт проводам выпасть. При необходимости снимите и удалите этот клей.

Будьте осторожны при извлечении проводов из разъёмов. Металлические штырьки, прикреплённые к разъёмам, могут сломаться. Для этого может понадобиться лопатка или пинцет.

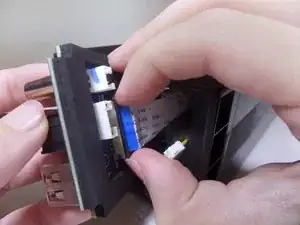

Отсоедините три разъёма, подключённые к пластиковой панели порта зарядки.

Удалите старую панель и установите новую.

Будьте осторожны при извлечении трёх разъёмов, так как они могут сломаться при вытаскивании из белых гнёзд.
