Замена аккумулятора Fugoo Tough XL

Открутите четыре винта длиной 3 мм, расположенные по углам, с помощью шестигранного ключа 3 мм.

Аккуратно поднимите и снимите внешний корпус.

Не бойтесь при необходимости приложить небольшое усилие.

Извлеките внутренний блок из внешнего корпуса.

Открутите четыре винта длиной 12 мм, расположенные по углам, с помощью отвёртки Torx T10.

Открутите восемь винтов длиной 6 мм, расположенных сверху и снизу, с помощью отвёртки Torx T10.

Руками аккуратно снимите боковые панели.

Используйте инструмент для вскрытия, чтобы поддеть и снять заднюю панель с логотипом Fugoo.

Медленно отделите переднюю часть корпуса от задней. Избегайте натяжения соединительных кабелей.

Разъединяйте детали медленно и равномерно, чтобы не повредить кабели динамика.

Осторожно распутайте провода, соединяющие динамик с материнской платой.

Используйте пинцет, чтобы отсоединить два ленточных кабеля слева и справа на материнской плате.

Не тяните за провода, так как это может повредить их или материнскую плату. Кабели следует отключать за основание, ближайшее к материнской плате, используя инструмент для вскрытия iFixit.

На материнской плате имеется скрытый ленточный кабель, который становится видимым после частичного извлечения платы.

Выдвиньте материнскую плату наполовину.

Аккуратно отсоедините ленточный кабель при помощи пинцета.

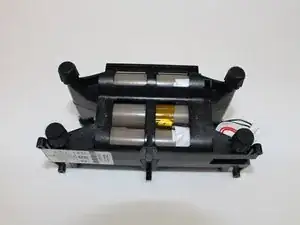

Извлеките материнскую плату и аккумулятор.

Открутите четыре винта длиной 3 мм на материнской плате с помощью шестигранного ключа 3 мм.

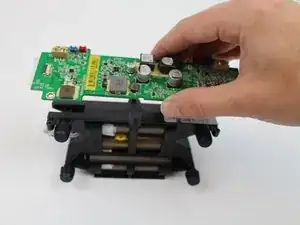

Удерживайте блок аккумуляторов одной рукой, а материнскую плату за края — другой. Затем отделите аккумулятор от материнской платы.
