Замена аккумулятора Braven BRV-X

Переверните Braven BRV-X так, чтобы вы видели нижнюю сторону.

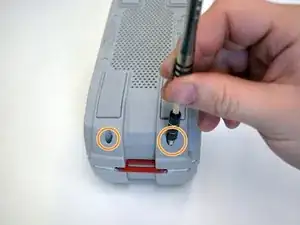

Отверткой с наконечником H1.5 открутите четыре винта.

Все винты в этом устройстве легко срезаются. Держите отвертку большим пальцем сверху и поворачивайте вращающим движением большим и указательным пальцами другой руки.

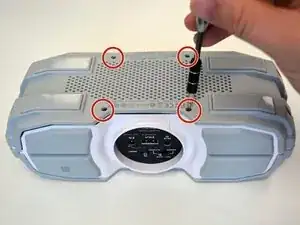

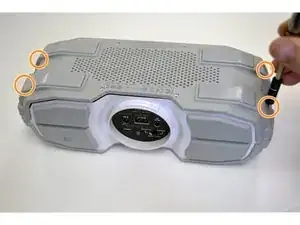

Используя крестовую отвертку #0, открутите четыре винта в углах нижней стороны.

Аккуратно снимите внешний корпус — откроется внутренняя оболочка.

Плоской лопаткой (джимми) разрежьте две пломбы гарантии по обеим сторонам.

Вместо джимми можно также использовать технический нож.

ПРЕДУПРЕЖДЕНИЕ: После повреждения пломб гарантии возврат товара может быть невозможен.

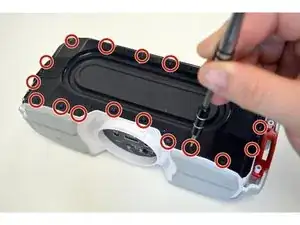

Далее снимите 18 винтов крестовой отверткой #00.

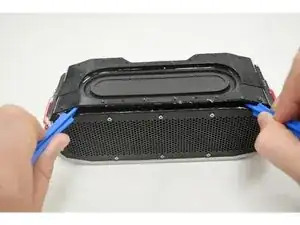

Используя два пластиковых инструмента для вскрытия, подденьте крышку и медленно приподнимайте.

По периметру внутренней оболочки почти повсюду клей, поэтому потребуется усилие. Когда оба инструмента вставлены, можно двигать их вдоль краев.

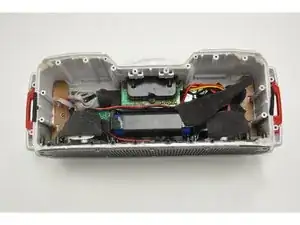

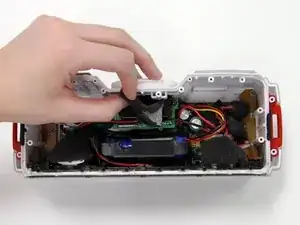

Снимите чёрные поролоновые квадраты с красного, жёлтого и чёрного проводов в правом верхнем углу устройства.

Теперь, когда три провода обнажены, проследите их до белой базы, подключённой к плате.

Осторожно удалите клей, фиксирующий разъём, с помощью технического ножа.

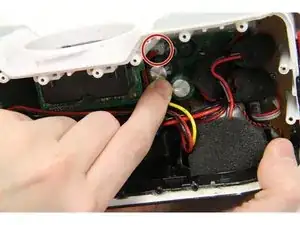

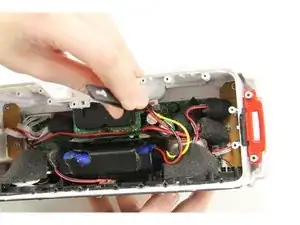

Пинцетом аккуратно отсоедините разъём от платы.

ПРЕДУПРЕЖДЕНИЕ: Для безопасности убедитесь, что аккумулятор полностью разряжен.

На плате должен остаться небольшой белый разъём, в который позже будет подключён штекер.

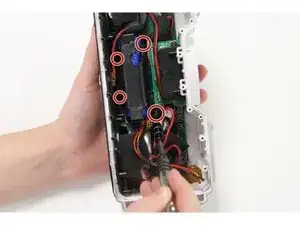

Чёрная оболочка аккумулятора крепится к плате четырьмя винтами. Снимите эти четыре винта крестовой отверткой #00.

Винты со стороны динамика будут в труднодоступном месте и их будет сложно открутить.

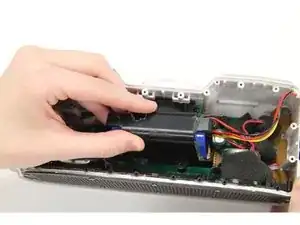

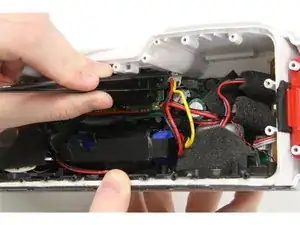

Теперь вы должны суметь поднять аккумулятор вместе с чёрным контейнером вверх.

Вытягивайте аккумуляторный блок прямо, чтобы не повредить другие провода или плату.

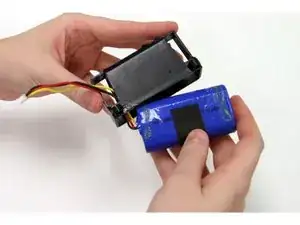

Выньте синий аккумулятор из чёрного контейнера. Аккумулятор извлечён и готов к замене.
