Замена динамика Fugoo Tough

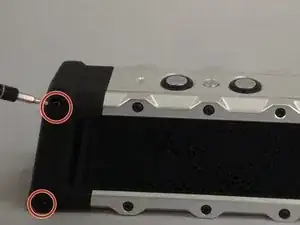

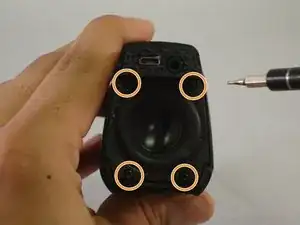

Начните с выкручивания четырех угловых винтов 10,72 мм с помощью отвертки Hex 2.0.

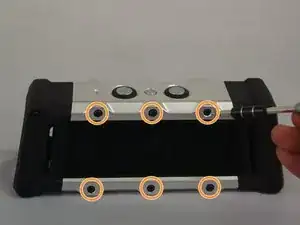

Используя отвертку Hex 1.5, удалите оставшиеся шесть винтов 5,79 мм на передней части динамика.

Оттяните переднюю часть корпуса от задней части корпуса.

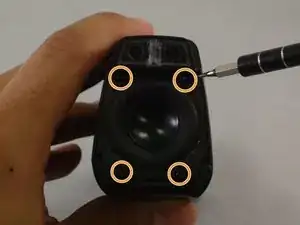

Переключитесь на головку Hex 1.3. Удалите все 4 винта 5,57 мм на обоих крышках динамиков.

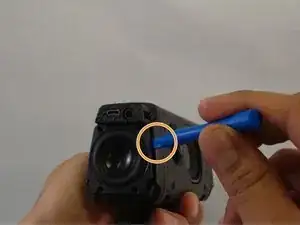

Потяните за крышки динамиков, чтобы удалить их.

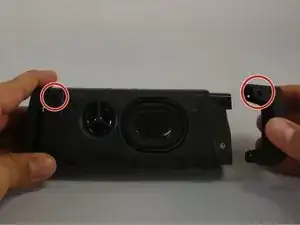

Поверните динамик в сторону, где находится порт зарядки. Удалите 4 винта 5,57 мм, которые обращены к вам.

Поверните динамик на 180 градусов и затем удалите 4 винта 5,57 мм с боковой стороны динамика, где находятся кнопки питания/Bluetooth.

Обратите заднюю часть динамика к себе, удалите 5 винтов 12,70 мм с помощью плоской отвертки 1/16.

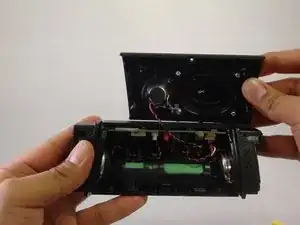

Используя пластиковый инструмент для открытия, вы сможете отстегнуть заднюю часть динамика.

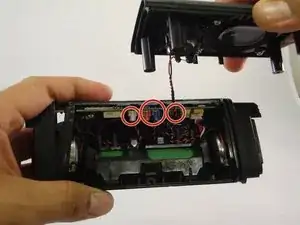

Плата будет открыта, вы заметите различные индивидуальные соединения динамиков с платой.

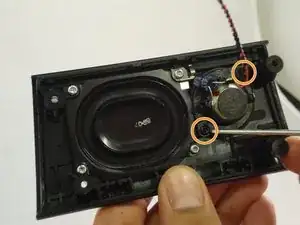

Удалите черный "зажим" с платы. Используя головку отвертки T9, удалите 2 винта 7,20 мм и извлеките динамик из корпуса устройства.

На этом этапе следующим шагом будет замена динамика.

Освободите зажимы, которые теперь видны внутри динамика. Цвета этих зажимов — белый, красный, синий.

После того как зажимы будут освобождены, вы сможете свободно удалить и заменить соответствующий динамик в устройстве.
