Замена материнской платы Braven BRV-HD

Положив устройство на спину логотипом BRV-HD вверх, снимите восемь 5 мм шестигранных винтов 2.0 на передней панели.

Перед началом убедитесь, что устройство выключено.

Снимите переднюю панель динамика при помощи пластикового инструмента для вскрытия.

Положив устройство задней панелью вверх, снимите восемь 5 мм шестигранных винтов 2.0 с задней панели.

Подденьте и снимите заднюю панель устройства с помощью пластикового инструмента для вскрытия.

Поставьте устройство на бок и отвинтите четыре 15 мм шестигранных винта 2.0 на панели с разъёмом для зарядки.

Снимите внешнюю резиновую заглушку и пластиковую боковую панель с портами.

Положите устройство на переднюю панель.

Ослабьте четыре крестообразных винта 12 мм в четырёх углах с помощью отвертки J1.

Ослабьте два крестообразных винта 8 мм в центре с помощью отвертки J1.

Эти винты трудно доступны и потребуют удлинителя для отвертки.

Снимите резиновый чехол вокруг динамика руками.

Чехол приклеен к динамику, потребуется усилие для его удаления.

Снимите чёрное покрытие с динамика, используя обе руки.

Ослабленные винты, которые не удалось полностью выкрутить отверткой, будут удалены при снятии чёрного покрытия.

Снимите четыре крестообразных винта 12 мм, фиксирующие два крепления аккумулятора, с помощью отвертки J1.

Отодвиньте провода в сторону для лучшего доступа к винтам, фиксирующим аккумулятор.

Снимите два удерживающих крепления аккумулятора руками.

Подденьте аккумулятор пластиковым инструментом для вскрытия.

Извлеките аккумулятор руками.

Провода, соединяющие аккумулятор с материнской платой, всё ещё подключены. Избегайте тянуть за аккумулятор, иначе провода могут оборваться.

Отключите провод, соединяющий аккумулятор с материнской платой.

На контактах проводов есть зелёный клей, препятствующий выпадению проводов. При необходимости срежьте и удалите этот клей.

Будьте осторожны при вытягивании проводов из разъёмов. Металлические контакты в разъёмах могут сломаться. Поможет лопатка или пинцет.

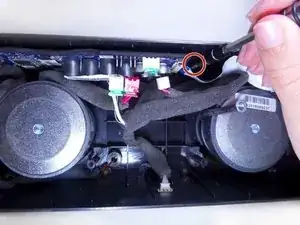

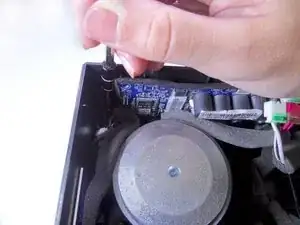

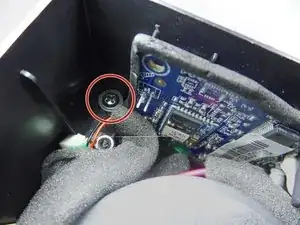

Найдя два винта по обе стороны от материнской платы, выкрутите два крестообразных винта 8 мм с помощью отвертки J1.

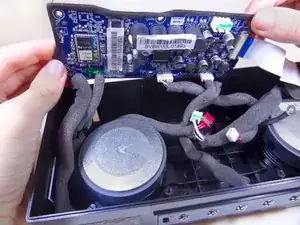

Выдвиньте материнскую плату руками.

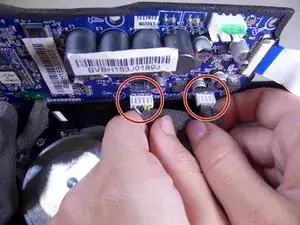

Отключите все провода, соединяющие материнскую плату с устройством.

Снимите и замените материнскую плату.

Некоторые провода приклеены к материнской плате зелёным клеем. Удалите клей перед снятием проводов.
