Замена материнской платы Fugoo Style XL

Отверните вручную большие винты под колонкой.

Аккуратно поднимите большой пластиковый язычок, закреплённый за резиновую удерживающую деталь.

После подъёма язычка извлеките колонку из корпуса, сдвинув её.

Поднимайте язычок только немного выше резинового крепления. Слишком сильное сгибание пластикового язычка может повредить корпус.

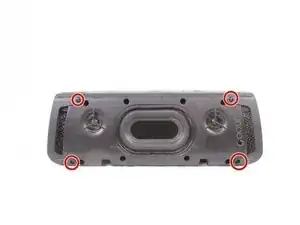

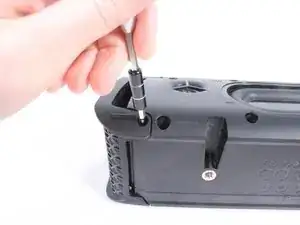

Снимите 8 винтов (по 4 с каждой стороны), которые удерживают крышки, скрывающие низкочастотные динамики. Удалите эти винты 3 мм с помощью шестигранной отвёртки #2.0.

Оттяните крышки от колонки вручную.

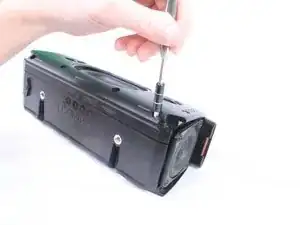

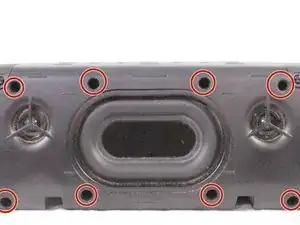

Используйте шестигранную отвёртку #2.0, чтобы выкрутить 8 показанных на изображении винтов.

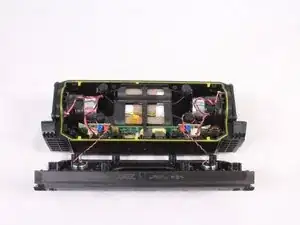

Аккуратно разделите переднюю часть корпуса и заднюю часть корпуса.

Динамики на передней части корпуса имеют провода, напрямую подключённые к материнской плате. Снятие корпуса с усилием приведёт к повреждению.

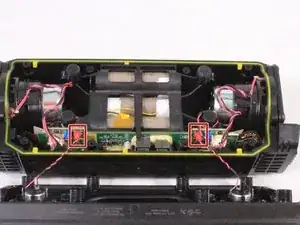

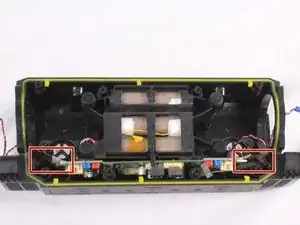

Пинцетом или рукой аккуратно снимите красные собранные кабельные разъёмы с материнской платы.

После отключения красных собранных кабельных разъёмов отложите внешнюю часть корпуса в сторону.

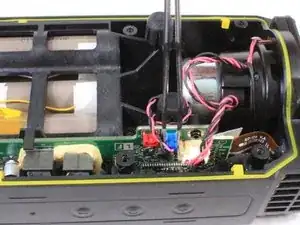

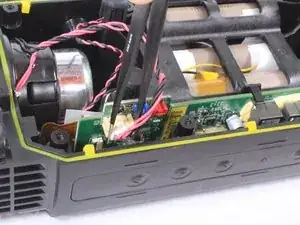

Распутайте синие собранные кабельные разъёмы и аккуратно снимите их с материнской платы с помощью пинцета.

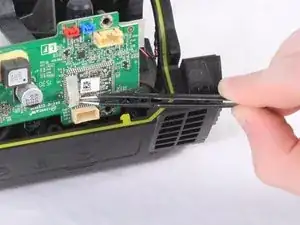

Осторожно распутайте и снимите белые собранные кабельные разъёмы с материнской платы.

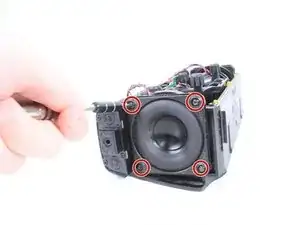

Используя отвёртку T9, снимите 8 винтов (по 4 на каждый динамик), окружающих среднебасовые динамики.

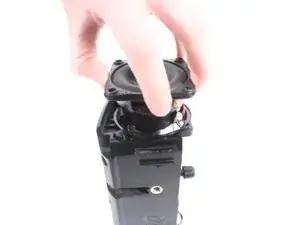

Ручным способом аккуратно извлеките среднебасовые динамики.

Пинцетом поднимите мягкую фиксирующую подкладку, которая удерживает ZIF-разъём на материнской плате. Разъём освободится от материнской платы после подъёма подкладки.

Не тяните за сами кабели. Это может повредить кабели. Всегда отсоединяйте ZIF-разъём, аккуратно поднимая фиксирующую подкладку.

Осторожно приподнимите блок с батареей и материнской платой наполовину из корпуса. Материнская плата напрямую соединена с батареей.

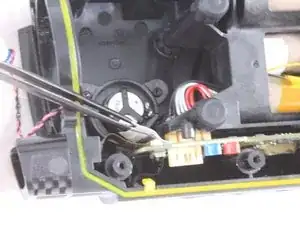

Под материнской платой подсоединён небольшой коаксиальный кабель. Пинцетом аккуратно отключите и удалите кабель из-под клейкой ленты.

После отключения кабеля полностью извлеките блок с материнской платой и батареей.

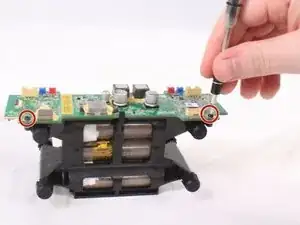

Снимите 3 мм винты с помощью шестигранной отвёртки #2.0. Всего 4 таких винта (по 2 с каждой стороны), которые соединяют материнскую плату с блоком батареи.

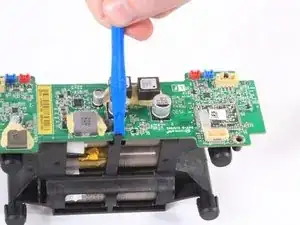

Когда винты сняты, используйте приспособление iFixit для вскрытия, чтобы освободить материнскую плату из двух зажимов, удерживающих её на батарее.

Внимание! Даже после извлечения из зажимов материнская плата не полностью отключена от батареи.

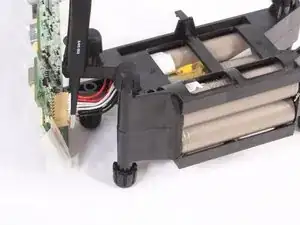

Пинцетом или рукой аккуратно отсоедините собранные кабели, соединяющие батарею с материнской платой.
