Замена динамиков Braven BRV-HD

Положите устройство задней стороной вниз, чтобы логотип BRV-HD был сверху, и открутите восемь шестигранных винтов 5 мм размера 2,0 на передней панели.

Перед началом работы убедитесь, что устройство выключено.

Поднимите переднюю панель от динамика с помощью пластиковой открывалки.

Положите устройство задней панелью вверх и открутите восемь шестигранных винтов 5 мм размера 2,0 с задней панели.

Поднимите заднюю панель устройства с помощью пластиковой открывалки.

Поверните устройство на бок и открутите четыре шестигранных винта 15 мм размера 2,0 на панели порта зарядки.

Снимите наружную резиновую заглушку и пластиковую боковую панель порта.

Положите устройство передней стороной вниз.

Ослабьте четыре крестообразных винта 12 мм в четырех углах с помощью отвёртки J1.

Ослабьте два крестообразных винта 8 мм в центре с помощью отвёртки J1.

До этих винтов трудно добраться, потребуется удлинитель для отвёртки.

Снимите резиновый кожух, окружающий динамик, руками.

Кожух приклеен к динамику, и для его снятия потребуется усилие.

Поднимите чёрную крышку с динамика двумя руками.

Винты, которые не удалось открутить отвёрткой, будут удалены при снятии чёрной крышки.

Открутите четыре крестообразных винта 12 мм, крепящих две скобы аккумулятора, с помощью отвёртки J1.

Отодвиньте провода, чтобы лучше добраться до винтов, крепящих аккумулятор.

Снимите две скобы, фиксирующие аккумулятор, руками.

Поднимите аккумулятор с помощью пластиковой открывалки.

Извлеките аккумулятор руками.

Провода, соединяющие аккумулятор с материнской платой, ещё подключены. Избегайте рывков аккумулятора, иначе провода могут повредиться.

Отключите провод, соединяющий аккумулятор с материнской платой.

На разъёмах проводов нанесён зелёный клей, предотвращающий выпадение проводов. При необходимости снимите и удалите этот клей.

Осторожно вынимайте провода из разъёмов. Металлические штыри, прикреплённые к разъёмам, могут сломаться. Может помочь использование лопатки или пинцета.

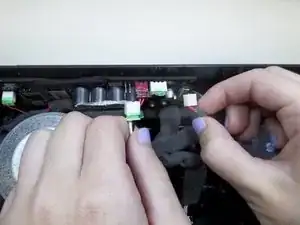

Найдите два провода, соединяющих правый динамик с материнской платой.

Аккуратно отключите провода от материнской платы.

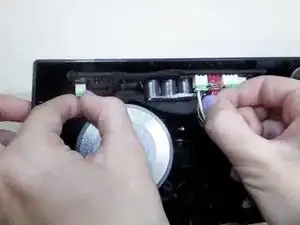

Найдите два провода, соединяющих левый динамик с материнской платой.

Аккуратно отключите провода от материнской платы.

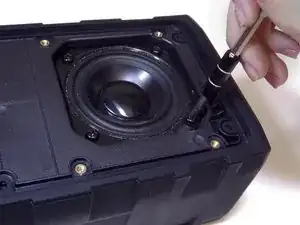

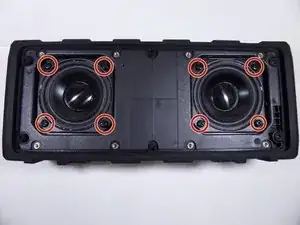

Положите устройство лицевой стороной вверх и открутите восемь крестообразных винтов 10 мм с помощью отвёртки J1.

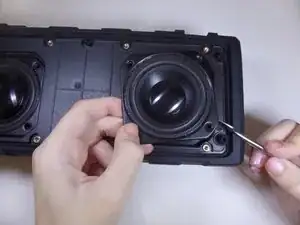

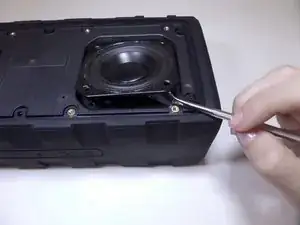

Поднимите динамик с помощью металлической лопатки, затем завершите снятие руками.

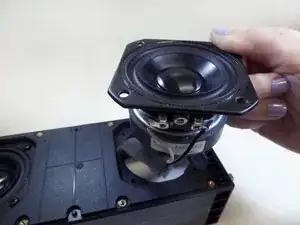

Удалите динамики и замените их новыми.
