Замена(ы) модуля(ей) кнопок Braven BRV-X

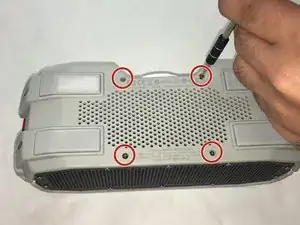

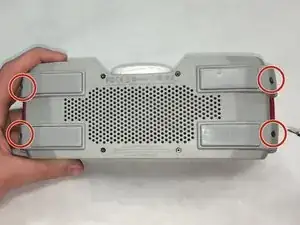

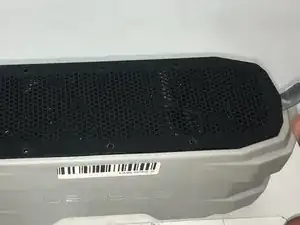

Удалите четыре внешних винта длиной 1,1 см в внешней крышке, используя отвертку Phillips #00.

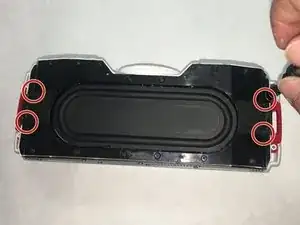

Удалите четыре внутренних винта длиной 1,3 см в внешней крышке, используя шестигранную отвертку 1,5 мм.

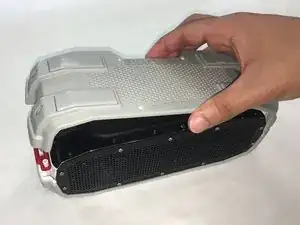

Осторожно снимите внешнюю крышку.

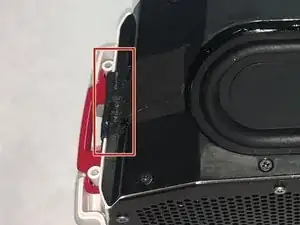

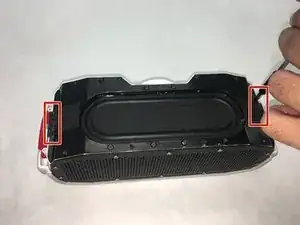

Разрежьте клейкую ленту с обеих сторон.

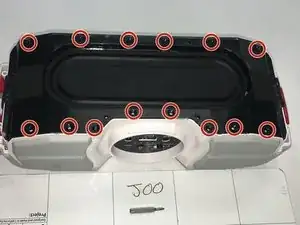

Удалите восемнадцать винтов длиной 0,9 см во внутренней крышке, используя отвертку Phillips #00.

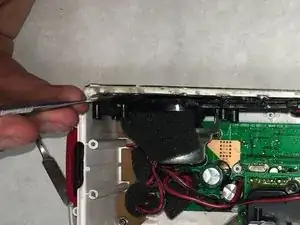

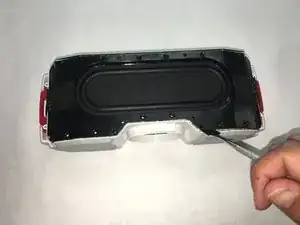

Подденьте склеенную внутреннюю крышку лопаткой по всему периметру крышки.

Не прикладывайте слишком большое усилие, это может повредить пластик.

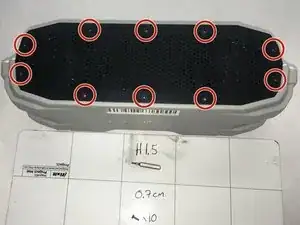

Удалите десять винтов длиной 0,7 см в передней панели, используя шестигранную отвертку 1,5 мм.

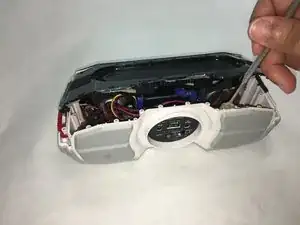

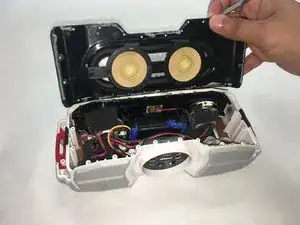

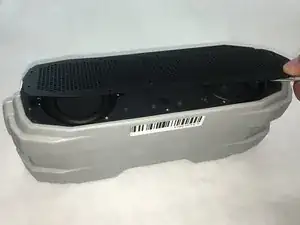

Используйте лопатку, чтобы открыть переднюю панель динамика.

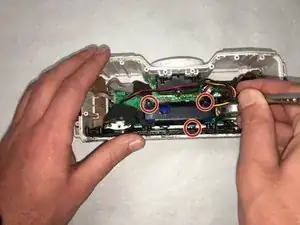

Удалите три винта длиной 1,0 см на блоке батареи.

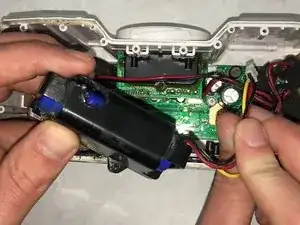

Рекомендуется (но не обязательно) вынуть батарею.

Отключите ленточный кабель, подключённый к основной плате.

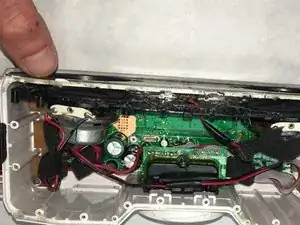

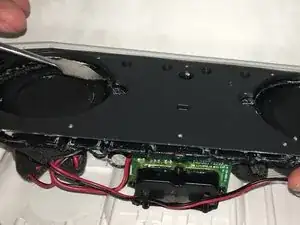

Подденьте вторую панель, удерживающую динамик, лопаткой по всему периметру.

Рекомендуется использовать лопатку для удаления сильно склеенных участков между панелями перед отщёлкиванием.

Не прикладывайте слишком большое усилие, это может повредить пластик.

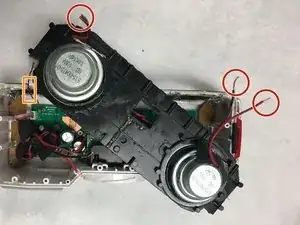

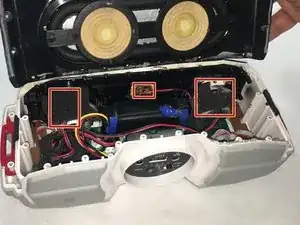

Перережьте провода 20 калибра, подключённые к переднему ИК-датчику, и два провода динамика.

Оставьте достаточно длины на проводе для дальнейшей работы.

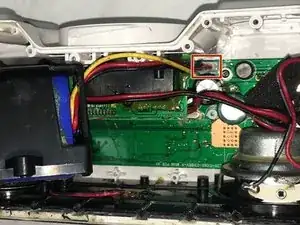

Перережьте провод 22 калибра, подключённый в углу.

При сборке припаяйте новую панель динамика.

Для правильной пайки и выпайки соединений обратитесь к руководству Как паять и выпаивать соединения.

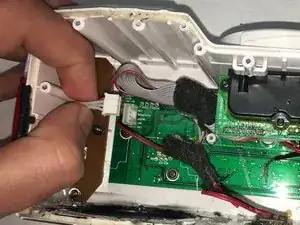

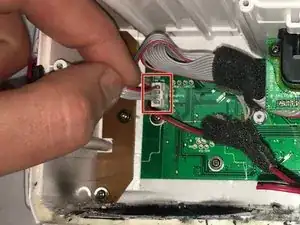

Удалите ленточный кабель, подключённый к основной плате.

Тяните за защёлку, а не за кабель.

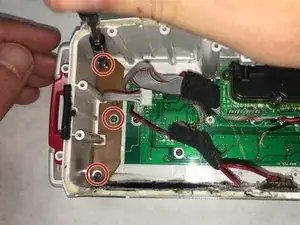

Удалите три винта длиной 0,7 см из модуля(ей) кнопок, используя отвертку Phillips #00.

Осторожно поднимите модуль кнопок из корпуса.
