Замена кнопки питания Braven BRV-HD

Положите устройство на спину логотипом BRV-HD вверх и снимите восемь 5 мм шестигранных винтов 2.0 на передней панели.

Перед началом убедитесь, что устройство выключено.

Снимите переднюю панель со столба при помощи пластикового инструмента для раскрытия.

Положите устройство так, чтобы задняя панель была вверх, и снимите восемь 5 мм шестигранных винтов 2.0 со задней панели.

Отсоедините заднюю панель от устройства с помощью пластикового инструмента для раскрытия.

Поверните устройство на бок и отверните четыре 15 мм шестигранных винта 2.0 на панели зарядного порта.

Снимите внешнюю резиновую заглушку и пластиковую боковую панель порта.

Положите устройство на переднюю часть.

Ослабьте четыре 12 мм винта с крестовой шлицем в четырёх углах при помощи отвертки J1.

Ослабьте два 8 мм винта с крестовой шлицем в центре при помощи отвертки J1.

Эти винты трудно достать — потребуется удлинитель для отвертки.

Снимите резиновый чехол вокруг динамика вручную.

Чехол приклеен к динамику, потребуется усилие для его снятия.

Снимите чёрную крышку с динамика обеими руками.

Ослабленные винты, которые вы не смогли снять отверткой, отвалятся при снятии чёрной крышки.

Снимите четыре 12 мм винта с крестовой шлицем, крепящие два держателя аккумулятора, с помощью отвертки J1.

Отодвиньте провода для лучшего доступа к винтам, фиксирующим аккумулятор.

Снимите два держателя, прижимающих аккумулятор, вручную.

Используйте пластиковый инструмент для подъёма аккумулятора.

Снимите аккумулятор вручную.

Провода, соединяющие аккумулятор с платой, всё ещё подключены. Избегайте натяжения аккумулятора, иначе провода могут оборваться.

Отключите провод, соединяющий аккумулятор с платой.

На контактах проводов есть зелёный клей, который препятствует выпадению проводов. При необходимости снимите этот клей.

Будьте осторожны при вытягивании проводов из разъёмов. Металлические стойки на разъёмах могут сломаться. Поможет лопатка или пинцет.

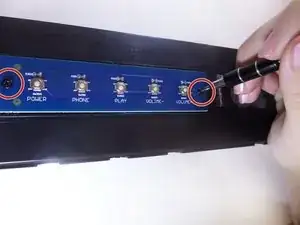

Положите устройство так, чтобы синяя панель с кнопками была сверху, и используйте отвертку с крестовой насадкой J00 (головка J1), чтобы снять по два 7 мм винта с каждой стороны панельки кнопок.

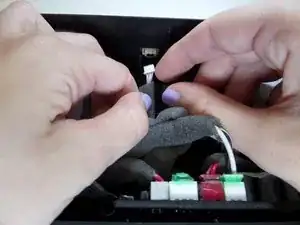

Отключите провод внутри устройства, который соединён с панелью кнопок.

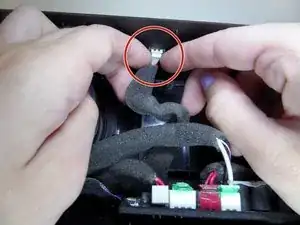

Провода хрупкие. Не прикладывайте чрезмерную силу при их отключении от панели.

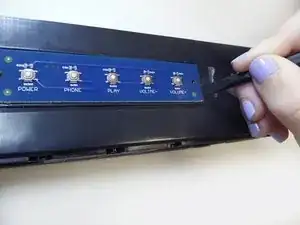

Отожмите панель кнопок от динамика с помощью нейлоновой лопатки.

Для отделения панели кнопок от устройства может понадобиться тепловая пушка.
