Alan 48 Excel: Проблемы с приемом? Не проблема!

Если у вашего Alan 48 Excel плохой прием или отсутствует прием, проверьте транзисторную секцию приемника Q104 и при необходимости замените его.

Шаг 1

Прежде всего: Отключите питание! Выключите устройство и вытяните его из розетки.

Затем возьмите отвертку и открутите винты на корпусе.

Осторожно снимите корпус и отложите его в сторону.

Проверьте все кабели и соединения. Правильно ли они подсоединены?

Особенно важно: Проверьте соединения антенны и динамика.

Время для очистки контактов и щеток! Тщательно распылите очиститель на соединения.

Подождите несколько минут, затем протрите остатки чистой тряпкой.

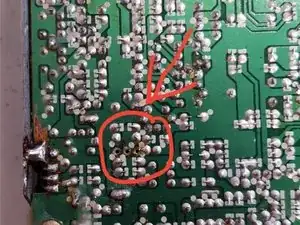

Найдите транзистор “Q104 (KTK 161)” на печатной плате. Вот он:

Возьмите мультиметр и проверьте транзистор. Если он неисправен, его необходимо заменить.

Чтобы заменить транзистор, аккуратно отпаяйте соединения. Вот с чего нужно начать:

Вставьте новый транзистор и припаивайте его на место.

Проверьте соединения мультиметром, чтобы убедиться, что все работает правильно.

Наденьте обратно корпус и затяните винты.

Подключите вилку, включите устройство.

Проверьте, улучшился ли прием.

Вот и все! С этими шагами ваш Alan 48 Excel снова должен иметь отличный прием. Если нет, может потребоваться капитальный ремонт.
