Замена регуляторов громкости/настройки iHome iH9

Тяните язычок на себя и поднимите, чтобы снять крышку батарейного отсека.

Извлеките две щелочные батареи AA.

Отвинтите четыре винта Phillips #2 длиной 8 мм.

Отвинтите шесть винтов Phillips #2 длиной 25 мм.

Установите крышку резервного батарейного отсека так, чтобы она не мешала работе.

Подденьте заднюю панель пластиковым инструментом для вскрытия между задней панелью и решёткой динамика.

Будьте осторожны при подъёме нижней панели — с её внутренней стороны подключён короткий бело-оранжевый 4-контактный разъём.

Поднимите нижнюю панель, убедившись, что разъём остаётся подключённым.

Отогните заднюю панель руками от себя и положите её вверх дном на iH9.

Отключите бело-оранжевый 4-контактный разъём, потянув в направлении проводов.

Отложите заднюю панель в сторону.

Положите устройство так, чтобы решётка динамика была на столе.

Снимите два винта Phillips #2 длиной 10 мм, расположенные внутри с боковых сторон корпусов динамиков.

Переверните iH9 вверх дном.

Провода соединяют основную сборку с корпусом; не пытайтесь полностью вытащить основную сборку.

Одной рукой оттяните боковую крышку корпуса от устройства, одновременно другой рукой поднимите материнскую плату и сборку динамиков вертикально вверх.

Повторите для другой стороны.

Установите iH9 вертикально на решётку.

Отделите материнскую плату и сборку динамиков, раскачивая их вперёд-назад и тянув сборку к себе.

Снимите маленькую заднюю панель.

Сильно потяните широкий 9-контактный разъём с чёрной изоляцией на нижней стороне верхнего корпуса, чтобы отключить его.

Положите корпус и основную сборку рядом и близко друг к другу.

Отключите узкий 9-контактный разъём от материнской платы.

Перережьте стяжку, удерживающую провода вместе, кусачками для проводов. Две половины корпуса устройства теперь полностью разделены.

Снимите верхнюю крышку и переверните её так, чтобы кнопки были направлены вниз.

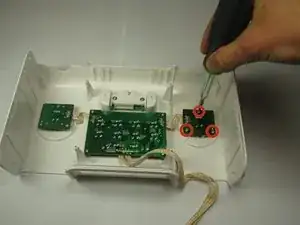

Снимите три винта Phillips #0 длиной 8 мм на задней стороне платы с регуляторами.

Одной рукой приподнимите передний край крышки.

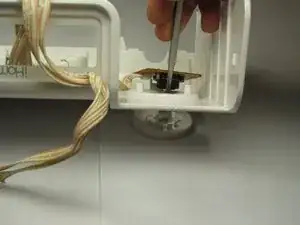

Другой рукой поворачивайте регулятор снизу, пока не увидите одну из больших защёлок на задней стороне регулятора.

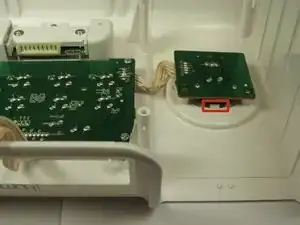

Есть две большие защёлки, расположенные на противоположных сторонах регулятора, между платой и крышкой.

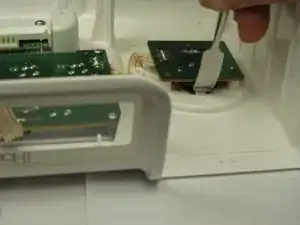

Используйте нейлоновый или металлический лопаточный инструмент, чтобы нажать одну из этих больших защёлок внутрь.

После вдавления защёлки резко надавите вниз на заднюю часть регулятора.

Надавливание вниз выведет из зацепления всю плату, кнопку и узел регулятора.
