Замена инфракрасного приемника iHome iH9

Тяните язычок на себя и поднимите крышку, чтобы снять ее.

Извлеките две батарейки типа АА.

Выкрутите четыре винта 8 мм типа Phillips #2.

Выкрутите шесть винтов 25 мм типа Phillips #2.

Установите на место крышку резервной батарейки, чтобы она не мешала.

Подденьте заднюю панель пластиковой отверткой в зазоре между задней панелью и решеткой динамика.

Будьте осторожны при поднятии нижней панели: с ее нижней стороны подсоединен короткий бело-оранжевый 4-контактный разъем.

Поднимите нижнюю панель, следя за тем, чтобы разъем оставался подключенным.

Руками отведите заднюю панель от себя и положите ее вверх ногами на корпус устройства iH9.

Отключите бело-оранжевый 4-контактный разъем, потянув его в направлении проводов.

Отложите заднюю панель в сторону.

Разместите устройство так, чтобы решетка динамика была обращена вниз.

Выкрутите два винта 10 мм типа Phillips #2, расположенных внутри боковых стенок корпуса динамика.

Переверните устройство iH9 вверх ногами.

Ядро сборки соединено с корпусом проводами; не пытайтесь полностью вынуть основную сборку.

Обеими руками потяните боковую часть корпуса в сторону от устройства, одновременно поднимая плату и сборку динамика строго вверх.

Повторите с другой стороны.

Поставьте устройство iH9 вертикально на решетку динамика.

Отделите плату и сборку динамика, покачивая их вперед-назад и потянув сборку на себя.

Снимите маленькую заднюю панель.

Крепко потяните широкий 9-контактный разъем с черной оболочкой на нижней стороне верхней части корпуса, чтобы отключить его.

Положите корпус и ядро сборки плоско и близко друг к другу.

Отключите узкий 9-контактный разъем от системной платы.

Отрежьте стяжку, удерживающую провода, с помощью кусачек. Две половины корпуса устройства теперь полностью разделены.

Поставьте сборку динамика и платы устройства iH9 вертикально на решетку динамика.

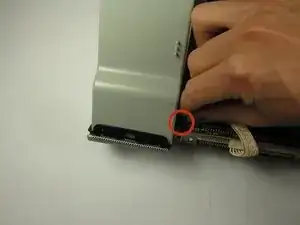

Отсоедините заземляющий провод решетки, потянув его в направлении провода.

Провод расположен рядом с левой секцией корпуса динамика.

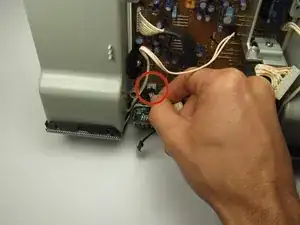

Отключите 3-контактный разъем инфракрасного датчика, потянув за кабель в его направлении.

Провод находится рядом с контактной площадкой заземляющего провода.

Установите устройство iH9 горизонтально так, чтобы плата оказалась снизу медными контактами вверх, а решетка динамика была обращена от Вас.

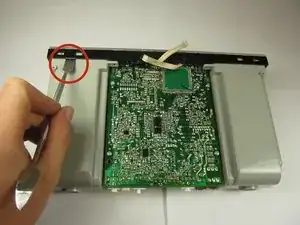

С помощью нейлоновой или металлической лопатки подденьте решетку динамика и сдвиньте вперед, освобождая ее от фиксирующих фланцев левой и правой частей корпуса динамика.

Отложите решетку динамика в сторону.

Положите крышку динамика передней стороной вниз.

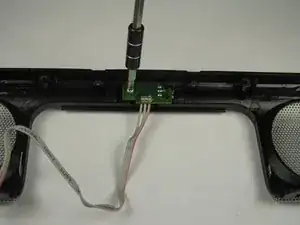

Выкрутите один винт 8 мм типа Philips Ph1.

Аккуратно поднимите микросхему строго вверх.
