Замена динамика iHome iH9

Электроника

Если Ваш iHome не воспроизводит музыку или звучание плохого качества, используйте это руководство для замены динамика. Для доступа к динамику необходимо открыть устройство и снять решётку динамика.

Эту замену лучше выполнять на ровной поверхности с достаточным пространством для работы. При разборке iHome придётся вынуть множество винтов. Важно контролировать порядок и размещение винтов! Для этого можно раскладывать винты на магнитном коврике в порядке извлечения. Это облегчит повторную сборку.

Шаг 1

Тяните язычок на себя и поднимите крышку, чтобы снять крышку батарейного отсека.

Удалите две батарейки AA.

Шаг 2

Открутите четыре винта Phillips #2 длиной 8 мм.

Открутите шесть винтов Phillips #2 длиной 25 мм.

Установите крышку резервного батарейного отсека на место так, чтобы она не мешала.

Шаг 3

Подденьте заднюю панель пластиковым инструментом для открытия между задней панелью и решёткой динамика.

Будьте осторожны при подъёме нижней панели; с её внутренней стороны прикреплён короткий бело-оранжевый 4-контактный разъём.

Поднимите нижнюю панель, следя за тем, чтобы разъём остался подключённым.

Шаг 4

С помощью рук откиньте заднюю панель от себя и положите её вверх дном на iH9.

Отключите бело-оранжевый 4-контактный разъём, потянув его в направлении проводов.

Отложите заднюю панель в сторону.

Шаг 5

Поставьте устройство так, чтобы решётка динамика была направлена вниз.

Удалите два винта Phillips #2 длиной 10 мм на внутренних сторонах корпусов динамиков.

Шаг 6

Переверните iH9 вверх дном.

Провода соединяют основной модуль с корпусом; не пытайтесь полностью вытянуть основной модуль.

Держась обеими руками, отведите боковую панель корпуса от устройства и одновременно поднимите плату с динамиками строго вверх.

Повторите для другой стороны.

Шаг 7

Поставьте iH9 на решётку динамика.

Разъедините плату и сборку динамиков, покачивая её туда-сюда и тянув сборку на себя.

Снимите небольшую заднюю панель.

Шаг 8

Сильно потяните широкий 9-контактный разъём с чёрным покрытием на нижней стороне верхнего корпуса, чтобы отключить его.

Разложите корпус и основную сборку плоско и близко друг к другу.

Шаг 9

Отключите узкий 9-контактный разъём от материнской платы.

Шаг 10

Перережьте хомут, фиксирующий провода, бокорезами. Две половины корпуса устройства теперь полностью разделены.

Шаг 11

Установите сборку динамика и материнской платы iHome iH9 вертикально на решётку динамика.

Снимите чёрный заземляющий провод с решётки, потянув в направлении провода.

Провод расположен рядом с левым корпусом динамика.

Шаг 12

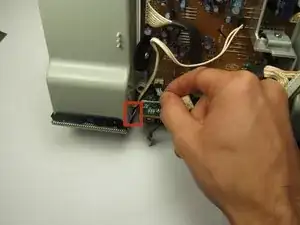

Отключите 3-контактный разъём инфракрасного датчика, потянув в направлении кабеля.

Провод находится рядом с заземляющим проводом.

Шаг 13

Положите iH9 горизонтально стороной с паяными контактами материнской платы вверх, а решёткой динамика — от себя.

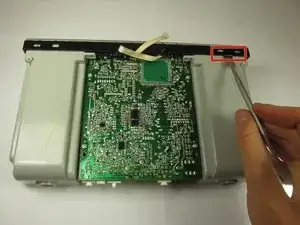

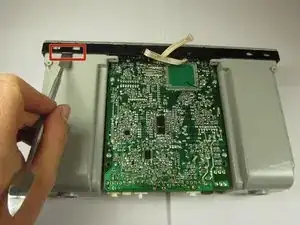

Пластиковой или металлической лопаткой подденьте решётку динамика вверх и вперед от двух фиксирующих держателей на левых и правых корпусах динамиков.

Отложите решётку динамика в сторону.

Шаг 14

Переверните iH9 обратно, обнажив компоненты материнской платы.

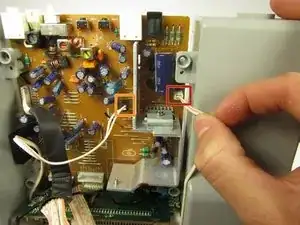

Для правого динамика отключите провод динамика, потянув в направлении провода (показано на фото).

Для левого динамика отключите провод динамика, потянув в направлении провода.

Шаг 15

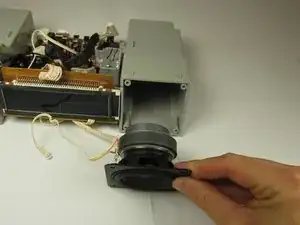

Удалите четыре винта Phillips #1 длиной 14 мм в каждом из четырёх углов динамика.

На фото показан правый динамик; ту же процедуру необходимо выполнить для замены левого динамика.

Снимите динамик.
