Замена(ы) динамика(ов) iHome iP1
Используйте это руководство, чтобы заменить повреждённый или неисправный динамик(и) iHome iP1. Обратите внимание, что начиная с шага 7 это руководство показывает только замену левого динамика. Чтобы заменить правый динамик, просто выполните шаги 7–9 зеркально.
Шаг 1
Разверните iHome вверх ногами так, чтобы динамики были направлены от Вас.
Шаг 2
Выверните четыре винта Phillips #2 длиной 9,5 мм, расположенные в каждом из четырёх углов задней крышки iHome.
Шаг 3
Снимите заднюю крышку, захватив её по бокам и приподняв с устройства.
Шаг 4

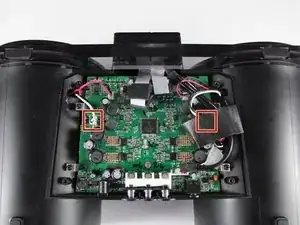

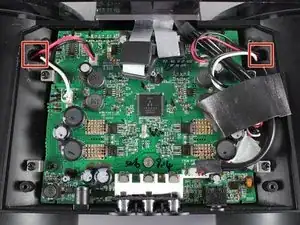

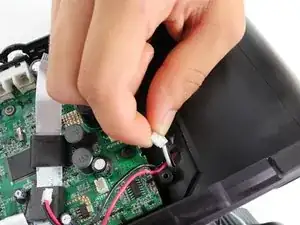

Отсоедините бело‑чёрные провода от краёв платы, потянув их от разъёма.
Возможно, потребуется удалить часть чёрной поролоновой ленты, чтобы полностью отсоединить некоторые провода.
Шаг 5
Осторожно удалите клей, прикрепляющий провода к корпусу, с помощью металлической лопатки.
Клей используется лишь для фиксации проводов и не влияет на работу iHome.
Если весь клей не удаётся удалить на этом шаге, удалите оставшийся клей после шага 8, где будет доступ к клею изнутри корпуса динамика.
Шаг 6

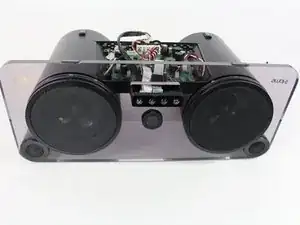

Поверните iHome так, чтобы динамики были обращены к Вам.

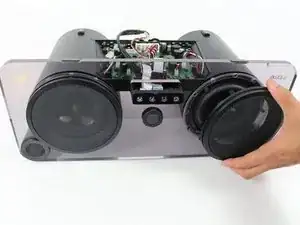

Снимите крышки динамиков, оттянув их с передней панели.
После этого шага руководство показывает только замену левого динамика. Чтобы снять правый динамик, выполняйте оставшиеся шаги зеркально.
Шаг 7

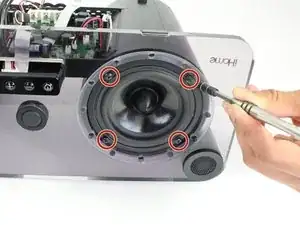

Выверните четыре винта Phillips #2 длиной 12,0 мм по краям динамика.
Шаг 8

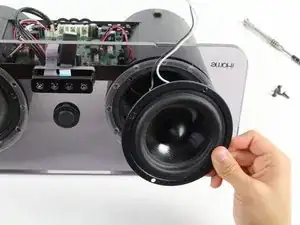

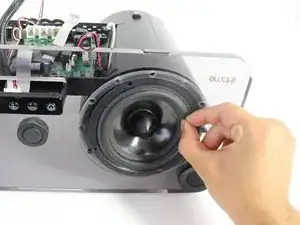

Выньте динамик из корпуса, захватив резиновое кольцо у края динамика и потянув его от передней панели.
Будьте осторожны, чтобы не порвать резину. Когда динамик ослабнет, вытащите его из корпуса, захватив металлические кромки динамика.
Шаг 9

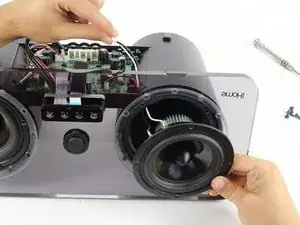

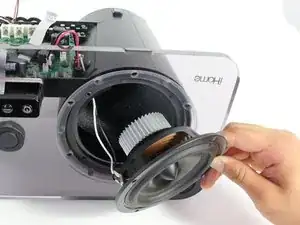

Удалите динамик из iHome, протянув бело‑чёрные провода через отверстие на противоположной стороне корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
