Замена материнской платы iHome iP1
Используйте это руководство, чтобы заменить поврежденную или неисправную материнскую плату вашего iHome iP1. Материнская плата расположена на задней стороне вашего iHome iP1 и защищена его задней крышкой. Хотя материнская плата соединяет все электронные компоненты в iHome iP1, ее относительно просто снять.
Шаг 1
Положите iHome вверх ногами, чтобы динамики были обращены от вас.
Шаг 2

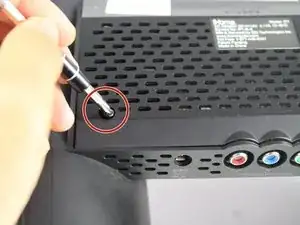

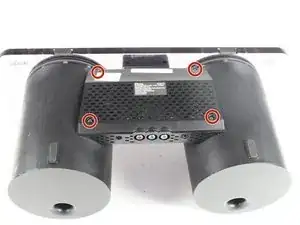

Снимите четыре винта Phillips #2 длиной 9,5 мм, расположенные на каждом из четырех углов задней крышки iHome.
Шаг 3

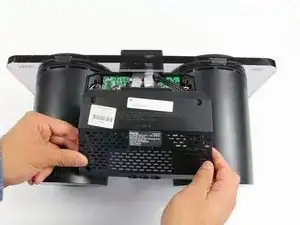

Снимите заднюю крышку, взявшись за ее края и аккуратно поднимая ее вверх.
Шаг 4

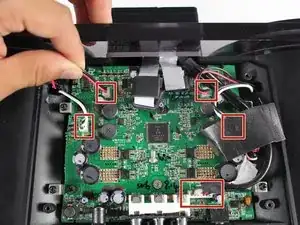

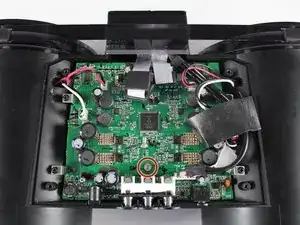

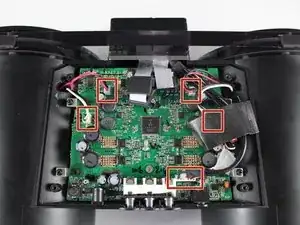

Отключите все пять жгутов проводов, прикрепленных к материнской плате, потянув их от соединения.
Порядок, в котором снимаются жгуты проводов, не имеет значения.
Вам может понадобиться снять немного черной пенопластовой ленты, чтобы полностью отключить некоторые провода.
Шаг 5

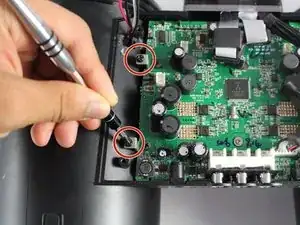

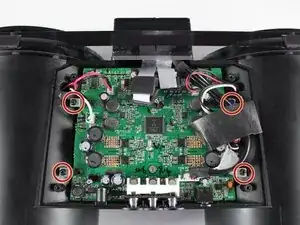

Открутите четыре винта Philips #2 длиной 9,5 мм на четырех металлических скобах, расположенных в каждом углу материнской платы.
Шаг 6

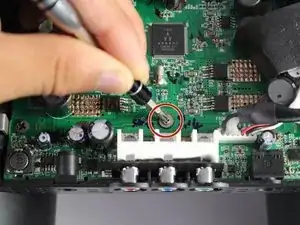

Открутите серый винт Phillips #1 диаметром 6,0 мм, расположенный непосредственно над красными, синими и зелеными портами компонентов.
Шаг 7

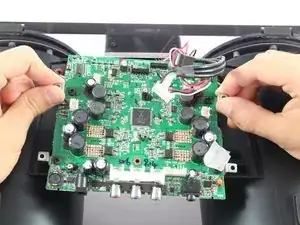

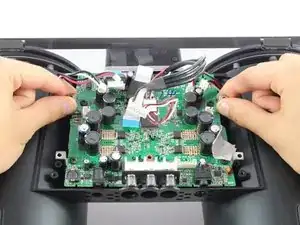

Удалите материнскую плату из ее корпуса, взявшись за края и аккуратно поднимая ее вверх.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
