Замена док-станции iHome iH9

Потяните язычок на себя и поднимите, чтобы снять крышку батарейного отсека.

Извлеките две батареи AA.

Отверните четыре винта Phillips #2 длиной 8 мм.

Отверните шесть винтов Phillips #2 длиной 25 мм.

Установите крышку резервного батарейного отсека на место, чтобы она не мешала.

Подденьте заднюю панель пластиковой лопаткой между задней панелью и решёткой динамика.

Будьте осторожны при подъёме нижней панели; с её нижней стороны подключён короткий бело-оранжевый 4-контактный разъём.

Поднимите нижнюю панель, следя за тем, чтобы разъём оставался подключённым.

Переверните заднюю панель руками от себя и положите её вверх ногами на iH9.

Отключите бело-оранжевый 4-контактный разъём, потянув его в направлении проводов.

Отложите заднюю панель в сторону.

Положите устройство так, чтобы решётка динамика была вниз.

Снимите два винта Phillips #2 длиной 10 мм на внутренних сторонах корпусов динамиков.

Переверните iH9 вверх ногами.

Провода соединяют основной блок с корпусом; не пытайтесь полностью вытащить основной блок.

Двумя руками потяните боковую панель корпуса наружу, одновременно поднимая плату и блок динамиков строго вверх.

Повторите для другой стороны.

Установите iH9 на решётку.

Разъедините плату и блок динамиков, раскачивая их взад-вперёд и тянув сборку на себя.

Снимите небольшую заднюю панель.

Крепко потяните широкий 9-контактный разъём с чёрной изоляцией на нижней стороне верхнего корпуса, чтобы отключить его.

Разложите корпус и основной блок плоско и рядом друг с другом.

Отключите узкий 9-контактный разъём от материнской платы.

Перережьте стяжку, удерживающую провода вместе, бокорезами. Две стороны корпуса устройства теперь полностью разъединены.

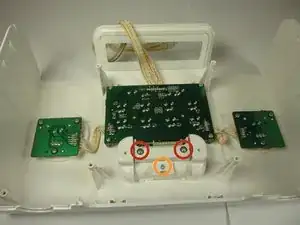

Положите верхний корпус вверх дном.

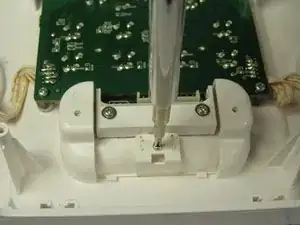

Отверните один винт Phillips #0 длиной 3 мм.

Отверните два винта Phillips #0 длиной 6 мм.

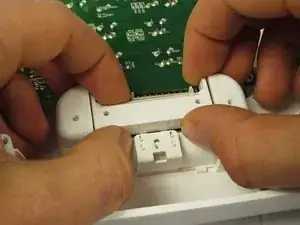

Крепко захватите края белого пластикового элемента и поднимите строго вверх.

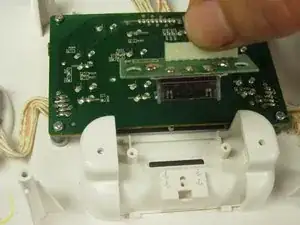

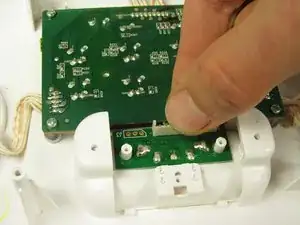

Извлеките плату, подняв её вверх.
