Замена антенны iHome iH9
Если устройство воспроизводит звук плохого качества, можно заменить антенну, следуя данной инструкции. Для этого потребуется разобрать iHome, чтобы добраться до антенны. Замена антенны необходима, если она порвана или перерезана.
Работу лучше выполнять на ровной поверхности с достаточным рабочим пространством. Разборка iHome включает снятие множества винтов. Очень важно отслеживать их расположение! Для этого можно использовать магнитный коврик, размещая винты в порядке их снятия. Это упростит сборку.
Кроме того, замена антенны требует пайки.
Шаг 1
Тяните язычок на себя и поднимите крышку батарейного отсека, чтобы снять её.
Извлеките две батарейки типа AA.
Шаг 2
Открутите четыре винта Phillips #2 длиной 8 мм.
Открутите шесть винтов Phillips #2 длиной 25 мм.
Установите крышку резервной батарейки обратно, чтобы она не мешала.
Шаг 3
Подденьте заднюю панель пластиковой открывалкой в зазоре между задней панелью и решёткой динамика.
Будьте осторожны при подъёме нижней панели: на её внутренней стороне подключён короткий бело-оранжевый 4-контактный разъём.
Поднимите нижнюю панель, следя за тем, чтобы разъём остался подключённым.
Шаг 4
Руками переверните заднюю панель от себя и положите её вверх ногами на iH9.
Отключите бело-оранжевый 4-контактный разъём, потянув его в направлении проводов.
Отложите заднюю панель в сторону.
Шаг 5
Положите устройство решёткой динамика вниз.
Открутите два винта Phillips #2 длиной 10 мм, расположенных на внутренних сторонах корпусов динамиков.
Шаг 6
Положите iH9 вверх ногами.
Сердцевина соединена с корпусом проводами; не пытайтесь полностью извлечь сердцевину.
Двумя руками одновременно отводите боковую часть корпуса от устройства и поднимайте плату с динамиком строго вверх.
Повторите для другой стороны.
Шаг 7
Поставьте iH9 на решётку динамика.
Отделите плату с динамиком, раскачивая вперёд-назад и одновременно тянув на себя.
Снимите маленькую заднюю панель.
Шаг 8
Крепко потяните широкий 9-контактный разъём с чёрной оболочкой, расположенный на внутренней стороне верхней части корпуса, чтобы отключить его.
Положите корпус и сердцевину рядом, вплотную друг к другу.
Шаг 9
Отключите узкий 9-контактный разъём от платы.
Шаг 10
Отрежьте стяжку, удерживающую провода вместе, с помощью кусачек. Теперь две половины корпуса полностью разъединены.
Шаг 11

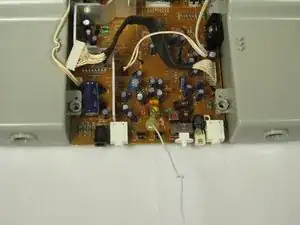

Переверните плату вверх ногами, чтобы открыть участок клея, которым антенна прикреплена к плате.

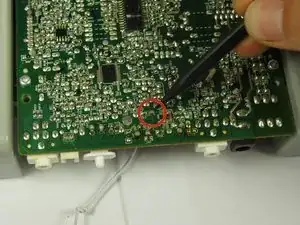

Подденьте клей металлической лопаткой.
Шаг 12

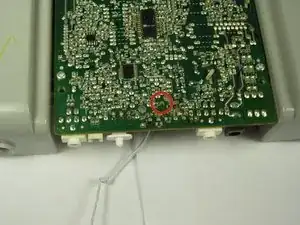

Переверните сборку другой стороной: место пайки находится с противоположной стороны от того места, где выходит антенна.

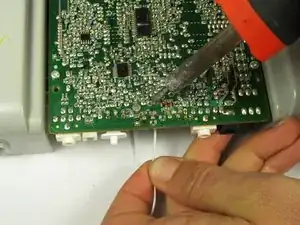

Нагревайте это место паяльником, одновременно аккуратно тянув антенну вниз.
См. инструкцию "Как припаивать и отпаивать соединения"
Заключение
Чтобы собрать устройство, выполните шаги в обратном порядке.
