Замена кнопок iHome iH9

Тяните язычок на себя и поднимите, чтобы снять крышку отсека для батарей.

Извлеките две батареи типа AA.

Открутите четыре винта Phillips #2 длиной 8 мм.

Открутите шесть винтов Phillips #2 длиной 25 мм.

Установите крышку отсека резервной батареи обратно так, чтобы она не мешала.

Подденьте заднюю панель пластиковой лопаткой между задней панелью и решёткой динамика.

Будьте осторожны при подъёме нижней панели; с её нижней стороны прикреплён короткий бело-оранжевый 4-контактный разъём.

Поднимите нижнюю панель, убедившись, что разъём остаётся подключённым.

С помощью рук переверните заднюю панель от себя и положите её вверх ногами на iH9.

Отсоедините бело-оранжевый 4‑контактный разъём, потянув в направлении проводов.

Отложите заднюю панель в сторону.

Разместите устройство так, чтобы решётка динамика была направлена вниз.

Снимите два винта Phillips #2 длиной 10 мм, находящиеся на внутренних сторонах корпусов динамиков.

Поставьте iH9 верхней частью вниз.

Провода соединяют основную сборку с корпусом; не пытайтесь полностью вытащить основную сборку.

Держите обеими руками, оттяните боковую панель корпуса от устройства, одновременно поднимая плату и сборку динамиков вертикально вверх.

Повторите то же для другой стороны.

Поставьте iH9 на решётку.

Отделите плату и сборку динамиков, покачивая её взад‑вперёд и потянув сборку к себе.

Снимите маленькую заднюю панель.

Плотно потяните широкий 9‑контактный разъём с чёрной оплёткой на нижней стороне верхнего корпуса, чтобы отключить его.

Положите корпус и основную сборку плоско и близко друг к другу.

Отсоедините узкий 9‑контактный разъём от материнской платы.

Перережьте стяжку, удерживающую провода вместе, бокорезами. Две стороны корпуса устройства теперь полностью разделены.

Переверните верхнюю крышку так, чтобы кнопки были направлены вниз.

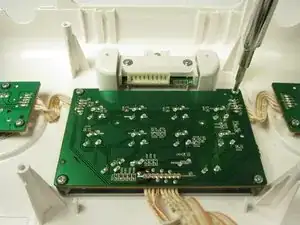

Снимите четыре винта Phillips #0 длиной 8 мм в углах платы.

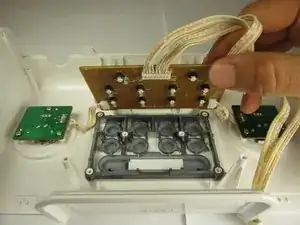

Поднимите плату вверх и от корпуса.

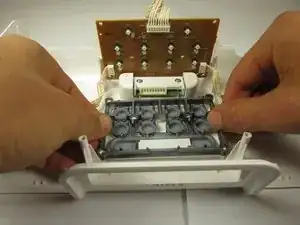

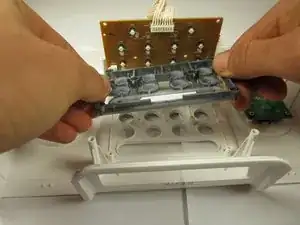

Плотно захватите стороны блока кнопок и поднимите его вверх.
