Замена передней панели и твитеров iHome iP1

Разместите iHome вверх дном так, чтобы динамики были обращены к Вам.

Удалите два винта Phillips #1 длиной 9,5 мм с крышки док-станции.

Снимите крышку док-станции, захватив её за боковые стороны и потянув вверх и от передней панели.

Отсоедините серебристый ленточный кабель слева, потянув его от блока кнопок управления.

Снимите кнопки управления, потянув маленькую чёрную панель с ними вниз и от передней панели.

Разместите iHome вверх дном так, чтобы динамики были обращены от Вас.

Выверните четыре винта Phillips #2 длиной 9,5 мм, расположенные в четырёх углах задней крышки iHome.

Снимите заднюю крышку, захватив её за боковые стороны и подняв с корпуса iHome.

Отсоедините бело/чёрные провода от краёв материнской платы, потянув их от разъёма.

Возможно, потребуется снять некоторое количество чёрной поролоновой ленты, чтобы полностью отсоединить некоторые провода.

Осторожно удалите клей, прикрепляющий провода к корпусу, используя металлическую лопатку для демонтажа.

Клей используется только для фиксации проводов. Он не влияет на работу iHome.

Если не весь клей можно удалить на этом этапе, удалите оставшийся клей после шага 8, когда будет доступ к клею изнутри корпуса динамика.

Поверните iHome так, чтобы динамики были обращены к Вам.

Снимите крышки динамиков, потянув их с передней панели.

После этого шага руководство показывает только, как заменить левый динамик. Для снятия правого динамика выполните оставшиеся шаги зеркально.

Выверните четыре винта Phillips #2 длиной 12,0 мм с краёв динамика.

Снимите динамик с корпуса, захватив резиновое кольцо у края динамика и потянув его от передней панели.

Будьте осторожны, чтобы не порвать резину. Когда динамик достаточно ослабнет, вы можете снять его из корпуса, удерживая за металлические края динамика.

Снимите динамик с iHome, протянув чёрно/белые провода через отверстие на противоположной стороне корпуса.

К этому моменту оба динамика должны быть сняты. Если снят только один динамик, выполните шаги 12–14 этого руководства, чтобы снять второй динамик.

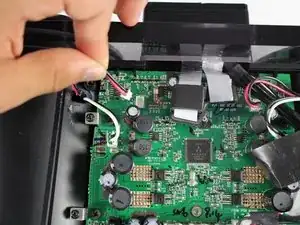

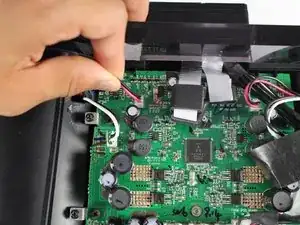

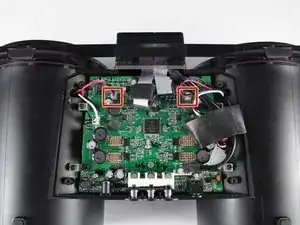

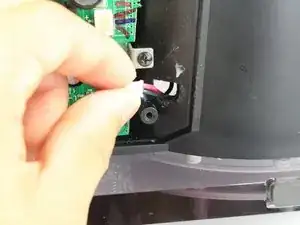

Отсоедините два пучка красно/чёрных проводов, расположенных в верхних углах материнской платы, потянув их от разъёма.

Протяните красно/чёрные провода через отверстие в корпусе динамика, через которое они выходят. Повторите для каждого отсоединённого пучка проводов.

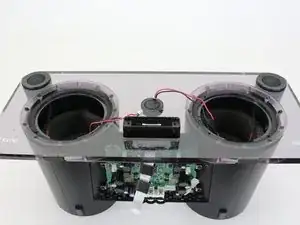

Разместите iHome так, чтобы снятые динамики были обращены к Вам.

Снимите чёрную поролоновую ленту внутри корпуса динамика, которая прикрепляет красно/чёрные провода к корпусу.

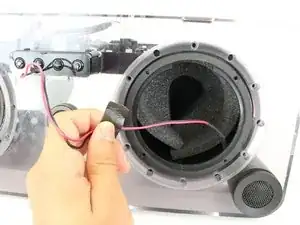

Вытяните провода из корпуса динамика.

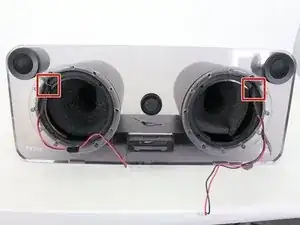

Осторожно удалите клей, прикрепляющий красно/чёрные провода к корпусу динамика рядом с твитерами, используя металлическую лопатку для демонтажа.

Клей используется только для фиксации проводов. Он не влияет на работу iHome.

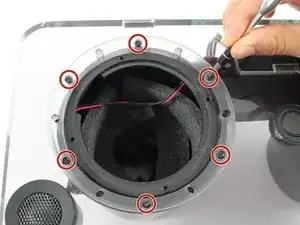

Отверните двенадцать винтов Phillips №2 длиной 14,5 мм, крепящих переднюю панель к корпусу динамика. (По шесть винтов соединяют переднюю панель с каждым динамиком.)

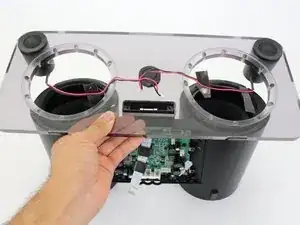

Снимите переднюю панель с iHome, оттянув её от корпуса динамика.

30-контактный разъём может не пройти через отверстие в центре передней панели. Если это так, вставьте 30-контактный разъём в корпус док-станции перед тем, как пытаться снять переднюю панель.
