Замена 30‑контактного разъёма iHome iP1

Разверните iHome вверх ногами так, чтобы динамики были направлены на вас.

Выверните два винта Phillips #1 длиной 9,5 мм с крышки дока.

Снимите крышку дока, захватив её по бокам и потянув вверх и от лицевой панели.

Разверните iHome вверх ногами так, чтобы динамики были направлены от вас.

Выверните четыре винта Phillips #2 длиной 9,5 мм, расположенные в каждом из четырёх углов задней крышки iHome.

Снимите заднюю крышку, захватив её по бокам и подняв с iHome.

Поверните iHome так, чтобы динамики были направлены на вас.

Отключите серебристую гибкую шлейф‑ленту, подключённую к 30‑контактному разъёму (среднему), потянув её прямо вверх.

Поверните iHome так, чтобы динамики снова были направлены от вас, при этом материнская плата остаётся открытой.

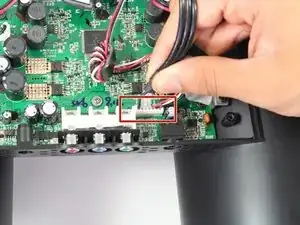

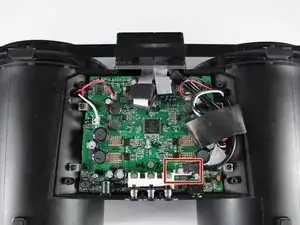

Отсоедините широкий пучок проводов красного/белого/чёрного цветов из правого нижнего угла материнской платы, вытащив его из разъёма.

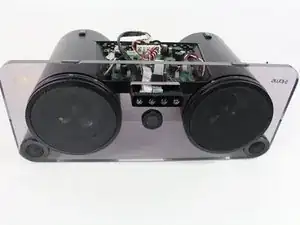

Поверните iHome iP1 так, чтобы динамики теперь были направлены к вам.

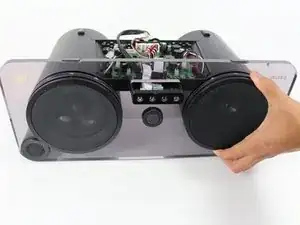

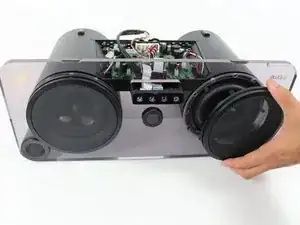

Снимите обе крышки динамиков, потянув их с лицевой панели.

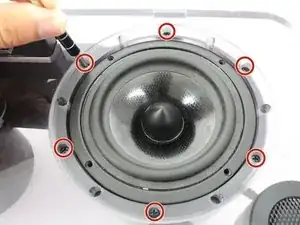

Выверните двенадцать винтов Phillips #2 длиной 14,5 мм, крепящих лицевую панель к корпусу динамиков. (Шесть винтов соединяют лицевую панель с каждым динамиком.)

Выполнение этого шага ослабит лицевую панель настолько, чтобы протянуть пучок проводов, прикреплённых к 30‑контактному разъёму, через отверстие в лицевой панели, что позволит вынуть 30‑контактный разъём из iHome.

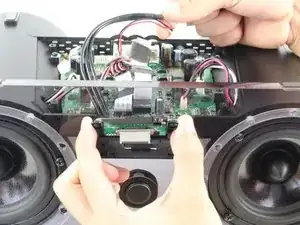

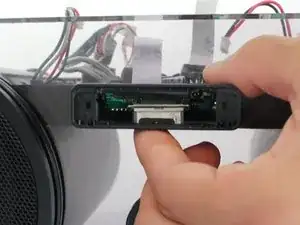

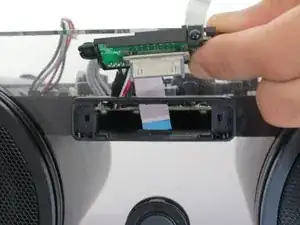

Отсоедините 30‑контактный разъём от корпуса дока, протолкнув его через щель, из которой он торчит.

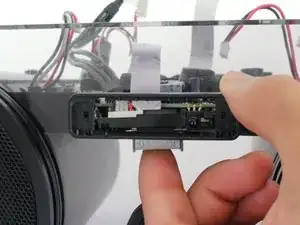

Иногда 30‑контактный разъём может застрять в корпусе дока, что затрудняет его проталкивание. Чтобы этого избежать, равномерно нажимайте с каждой стороны разъёма. Этот шаг можно выполнить без дополнительных инструментов.

Кнопки управления показаны снятыми для наглядности при отсоединении 30‑контактного разъёма. Однако удалять кнопки управления не обязательно для снятия 30‑контактного разъёма.

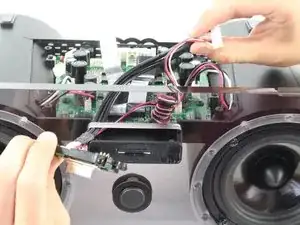

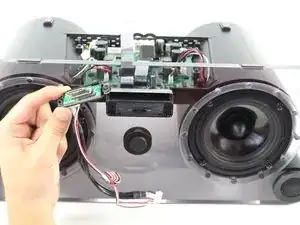

Снимите 30‑контактный разъём с iHome, вытянув пучок проводов, прикреплённых к нему, через центральное отверстие в лицевой панели.

Возможно, придётся немного пошевелить лицевую панель, чтобы протянуть пучок проводов через её центральное отверстие.
