Замена пина док-станции iHome iP21
Если ваше устройство iPod/iPhone не заряжается при установке на iP21, возможно, пришло время заменить пин док-станции. Пин док-станции на док-станции iHome iP21 передает сигналы и питание для зарядки устройства через один разъем. Вот руководство по замене пина док-станции на док-станции iHome iP21.
Шаг 1
Подденьте четыре резиновые ножки с нижней части iP21, чтобы открыть четыре винта по 11мм.
Открутите четыре винта по 11мм из основания.
Подденьте основание с помощью лопатки.
Снимите основание вручную.
Шаг 2

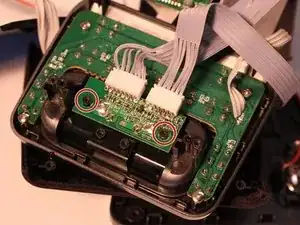

Удалите два черных винта по 6мм, соединяющих основную плату с верхней частью корпуса.
Осторожно отделите переднюю часть корпуса от задней.
Шаг 3

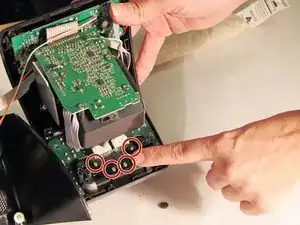

Найдите 30-контактный док-штекер на iP21. 30-контактный док-штекер виден сверху iP21.
Шаг 4

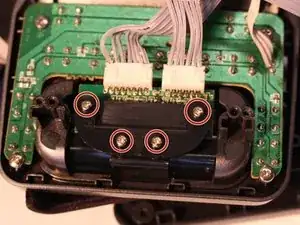

Удалите четыре винта по 4мм с защитного покрытия, используя биту iFixit Philips #1.
Шаг 5

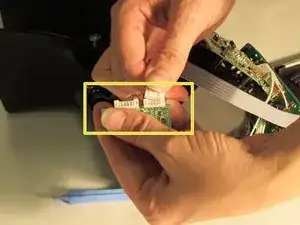

Возьмитесь за пластиковые концы кабелей.
Удалите мини-плату с 30-контактным доком с двух черных пластиковых штырей.

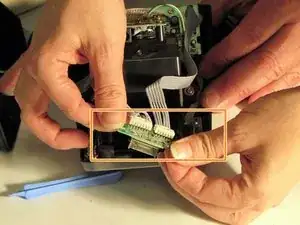

Осторожно покачайте вперед-назад и потяните, чтобы отсоединить мини-плату с подключенным 30-контактным доком.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
