Замена аккумулятора JBL Flip 3

Снимите пластиковый внешний корпус руками или обычной лопаткой.

Важно! Обратите внимание на три направляющие штифта на внутренней части корпуса. При сборке будьте особенно осторожны, чтобы совместить их и вставить в разъемы на шасси перед тем, как защелкнуть края на месте.

Ослабьте два винта с каждой стороны, а затем осторожно снимите наружную рамку, чтобы обнажить внутренние компоненты динамика.

В зависимости от вашей модели может потребоваться снять больше винтов по бокам или на спинке.

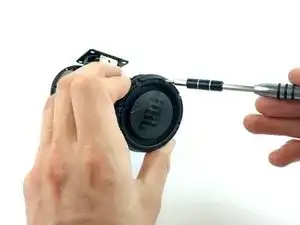

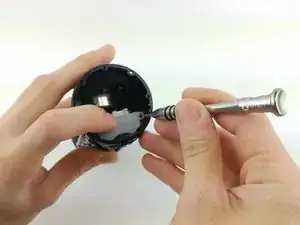

Удалите 7 винтов Phillips #00 размером 8.9 мм, крепящих боковые пассивные драйверы. Затем удалите сами боковые пассивные драйверы. Убедитесь, что вы положили их в безопасное место, чтобы они не потерялись.

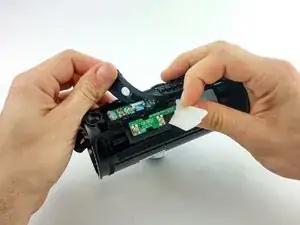

Снимите силиконовые крышки кнопок, отогнув силиконовое покрытие. Это обнажит плату. Отключите шлейф. Осторожно извлеките плату и отложите в сторону. Используйте инструмент для нагрева, чтобы удалить весь клей, чтобы шлейф мог свободно выскользнуть из слота на следующем этапе.

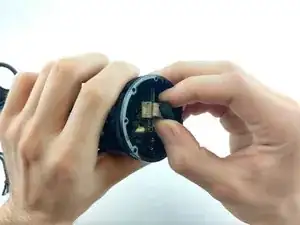

Осторожно извлеките 5-контактный разъем с материнской платы ручками.

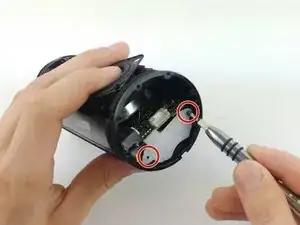

Открутите 2 винта Phillips #00 размером 8.9 мм, которые держат пластиковую крышку батареи. Осторожно положите их в другое безопасное место, чтобы они не потерялись и не были перепутаны с винтами из шага 2.

Снимите прозрачную пластиковую крышку батареи.

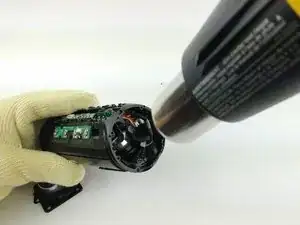

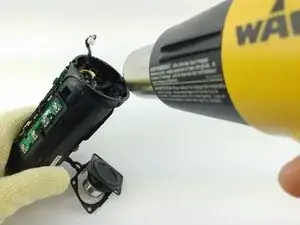

Нежно нагрейте клей, расположенный на кончике шипа питания, чтобы расплавить пластик, крепящий батарею к корпусу. Будьте осторожны, чтобы не расплавить пластиковый корпус во время нагрева.

Безопасность использования теплового пистолета: http://www.powertoolinstitute.com/pti_pd...

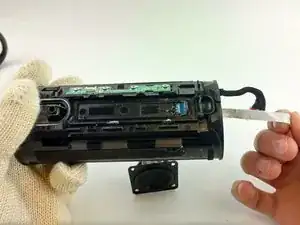

Удалите ленту, удерживающую батар

Перевод руководства с ifixit.com
