Замена ЖК-экрана Logitech z-5500

Снимите подставку, открутив два винта с помощью ключа с шестигранной головкой #3.

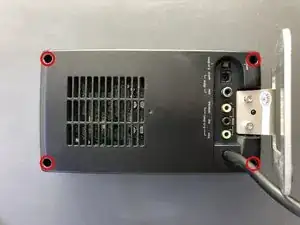

Удалите 4 винта, по одному из каждого угла корпуса, с помощью отвертки Phillips #2.

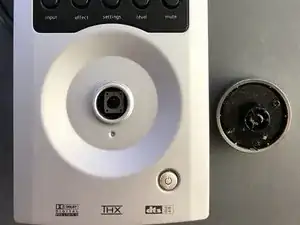

Снимите кнопку громкости с передней части подставки. Снять её может быть немного трудно, так как она слегка приклеена.

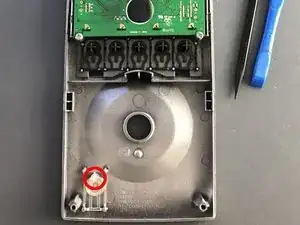

Разъедините две стороны, удалив две детали (черную и серую). Они зафиксированы в 3 разных местах.

Будьте осторожны, чтобы не прилагать слишком много силы (горизонтально), так как некоторые ножки могут быть довольно хрупкими, как, например, ножка кнопки питания.

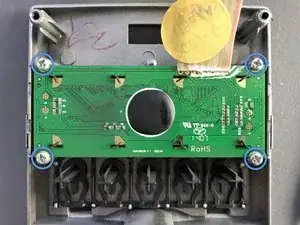

Удалите 4 винта с помощью отвертки Phillips #2.

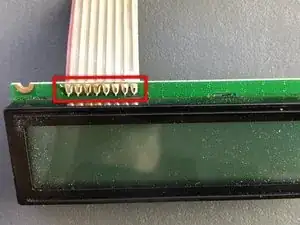

Необходимо будет выпаять все провода вRibbon-кабеле более или менее одновременно. Вы также можете просто обрезать конец Ribbon-кабеля и зачистить отдельные провода.

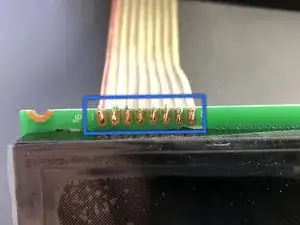

Обратите внимание на то, как провода припаяны, это аккуратно.

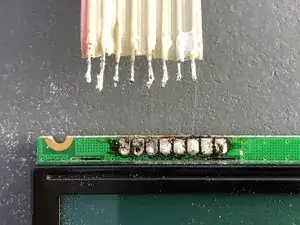

Очистите провода, чтобы они не были слишком толстыми. (мы можем сделать гораздо лучше, чем на фото!)

Чтобы обеспечить хорошее соединение между проводами и платой, сначала обработайте медные площадки флюсом, затем припоем с легким покрытием. Наносите припой экономно, чтобы случайно не заполнить отверстие.

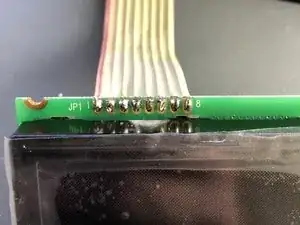

Поместите провода в отверстия и загните их вверх, чтобы упростить пайку.

Моя пайка довольно плохая, но нет контакта между проводами, это главное! Проверьте свою пайку тщательно!

Воспользуйтесь этой возможностью, чтобы очистить пыль и внутреннюю поверхность стекла экрана! ;)

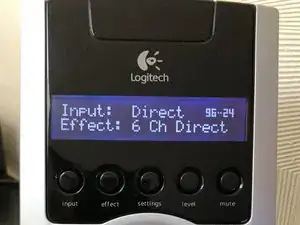

Соберите корпус, подключите его и наслаждайтесь новым дисплеем! Еще 10 лет впереди!
