Разборка настольной колонки Logitech Z4
разборка настольной колонки Logitech Z4 для доступа к динамику и точкам пайки кабеля.
как видно, мои колонки довольно старые (примерно 2007 года, как я полагаю), и разборка оставила несколько дополнительных царапин и сколов, однако это не повлияло на работу колонки.
цель разборки — заменить кабель, у которого возникло короткое замыкание рядом с штекером, находящимся в сабвуфере.
Шаг 1

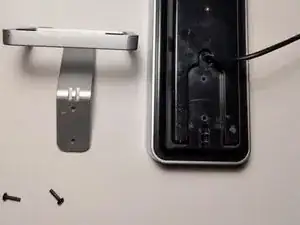

Используйте отвертку PH2, чтобы выкрутить два винта на задней панели колонки.

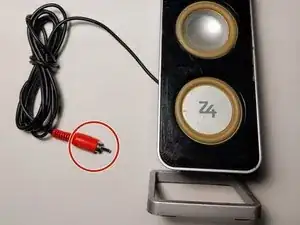

колонка имеет разъём «cinch» для подключения к сабвуферу.
Шаг 2

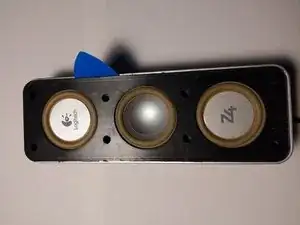

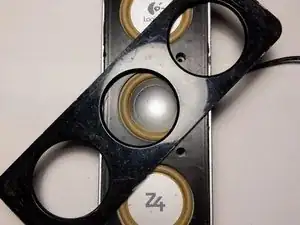

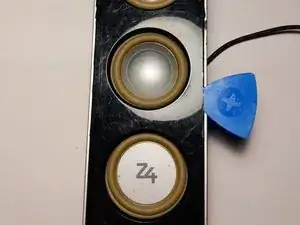

снимите декоративную переднюю панель пластиковым медиатором (подойдут медиаторы для гитары). она довольно прочная, но клейкая плёнка на её тыльной стороне сильная, поэтому работайте медленно или прогрейте феном.
Шаг 3

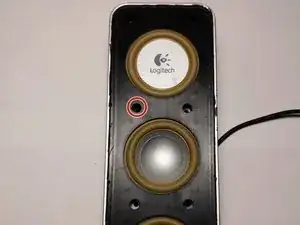

выкручиваем основные винты корпуса колонки. той же отверткой (PH2) вы можете удалить 8 винтов, удерживающих основную сборку динамика.
Шаг 4

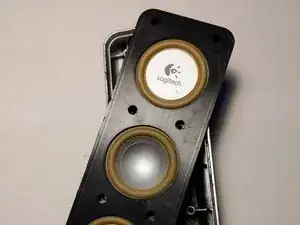

открываем корпус колонки, поддевая его равномерно по всем сторонам пластиковым медиатором.
в конце процесса корпус можно слегка постучать по столу, чтобы он выпал.
Шаг 5
после полного открытия колонки видно, что верхняя и нижняя мембраны не являются динамиками, они исключительно декоративные.

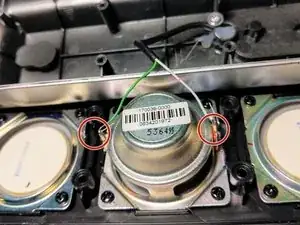

средняя мембрана подключена двумя проводами, соответствующими разъёму «cinch» на кабеле.
кабель зафиксирован винтом и небольшим количеством горячего клея, выполняющими роль защиты от натяжения.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
