Замена предохранителя Coby DVD209

Нажмите кнопку извлечения диска, чтобы увидеть лазер внутри.

Используя синий пластиковый инструмент и пинцет, отсоедините ленточный кабель.

Открутите шесть винтов длиной 1 см на нижней стороне устройства с помощью отвёртки Phillips #1.

Не поднимайте верхнюю часть DVD-проигрывателя слишком быстро, так как внутри прикреплены провода.

Отогните верхнюю часть устройства с правой стороны, где расположены кнопки.

Когда вытягиваете ленточные кабели, не тяните за провода, чтобы не повредить их.

Зажмите пластиковый разъём двумя пальцами, чтобы отсоединить провода, обведённые красным, от платы.

Поверните DVD-проигрыватель так, чтобы разъёмы питания и AVI были обращены к вам.

Отсоедините белый кабель с синими адаптерами от плат.

Пластиковым вскрывающим инструментом и пальцем нажмите на чёрную защёлку на внутренней стороне разъёма питания и одновременно поднимите внешнюю нижнюю часть разъёма питания пластиковым инструментом.

Поднимите разъём питания из его паза.

Открутите четыре винта длиной 5 мм, обведённые красным.

Заведите синий пластиковый инструмент под плату и аккуратно поднимите её.

Отключите два трёхконтактных ленточных кабеля, подключённых к плате.

Для другой платы (которая подключена к разъёмам AVI) открутите три винта длиной 6,35 мм на внешней стороне устройства.

Открутите четыре винта длиной 5 мм, обведённые красным.

Заведите пластиковый вскрывающий инструмент под плату и аккуратно поднимите её. Во время подъёма сдвигайте плату в направлении, противоположном разъёмам AVI.

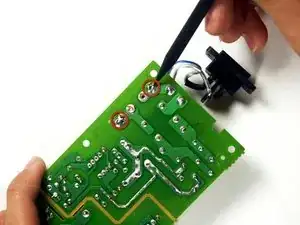

Спаяйте компоненты, обведённые красным, с первой снятой платы.
