Руководство по замене шнура питания Insignia NS-D160A14
Шнур питания представляет собой пигтейл на 110 Вольт, который установлен на заводе на DVD-плеер.
Если шнур питания необходимо заменить, это техническое руководство покажет шаги, необходимые для правильного выполнения замены. Процесс достаточно прост и несложен.
Примечание: Отключите шнур питания перед тем, как приступать к его снятию с DVD-плеера.
Шаг 1
Отключите шнур питания перед тем, как начать открывать корпус DVD-плеера.

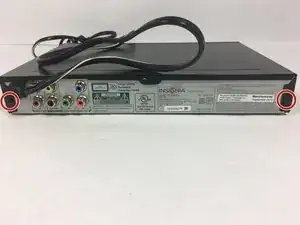

Снимите два винта с крестообразной головкой #2 длиной 7 мм с задней стороны DVD-плеера.
Шаг 2

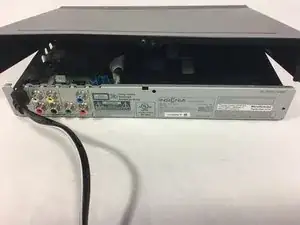

Осторожно поднимите внешний корпус, начиная с задней части.
Снятие внешнего корпуса может потребовать некоторой силы, и вам нужно будет установить корпус под углом по сравнению с остальной частью DVD-плеера, прежде чем он сможет быть полностью отсоединен.
Шаг 3

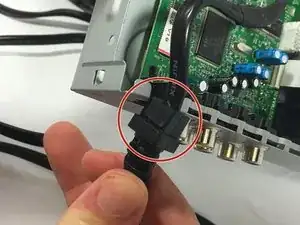

Шнур питания имеет формованный разъем, который помещается в паз, выбитый в заднем левом углу DVD-плеера рядом с аудио/видео разъемами.
Винтов, крепящих разъем шнура питания к корпусу DVD-плеера, нет.
Будьте осторожны и не порежьтесь о потенциально острые края контурного корпуса DVD-плеера.
Шаг 4

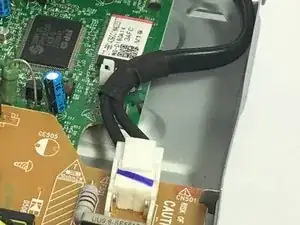

Белая пластиковая вилка шнура питания расположена на материнской плате DVD-плеера.

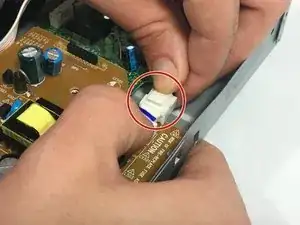

Отстегните белую пластиковую вилку шнура питания от материнской платы и осторожно разъедините male и female пластиковые соединения.
Будьте осторожны, не прилагайте слишком больших усилий при отсоединении белой пластиковой вилки от материнской платы; она может быть легко повреждена.
Шаг 5

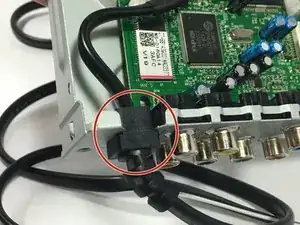

Убедительно схватите формованный разъем шнура питания двумя пальцами и поднимите вверх.
В конце концов удалите шнур питания из сборки DVD-плеера.
Когда вы будете снимать формованный разъем шнура питания, вам, возможно, придется осторожно покачивать его, чтобы облегчить его снятие.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
