Замена экрана Dynex DX‑PDVD9

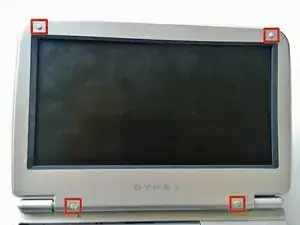

Чтобы снять крышку экрана, необходимо удалить четыре резинки, чтобы получить доступ к четырем винтам.

Выньте резинки пинцетом или лопаткой.

Удалите четыре винта под резинками устройства.

Два верхних винта имеют головку диаметром 3.175 мм и длину 4.762 мм с плоской головкой.

Два нижних винта имеют головку диаметром 4.762 мм и длину 6.35 мм с плоской головкой.

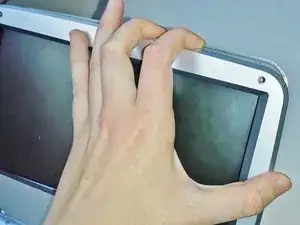

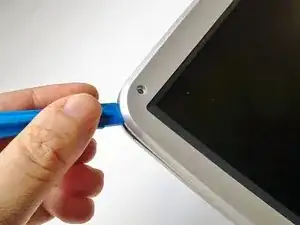

С помощью пластикового инструмента для открытия подденьте крышку экрана от экрана и верхней части устройства.

Между крышкой экрана и экраном лежит тонкая полоска клея, для снятия крышки может потребоваться усилие.

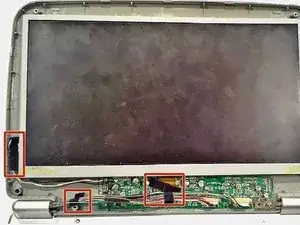

Удалите черную ленту, соединяющую провода с передней крышкой.

Ленту можно удалить пинцетом или пальцами.

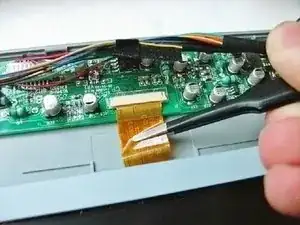

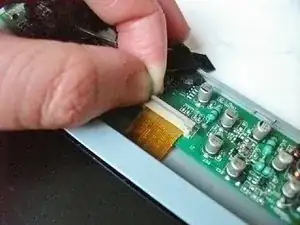

Удалите шлейф экрана, подняв соединительный зажим пальцами.

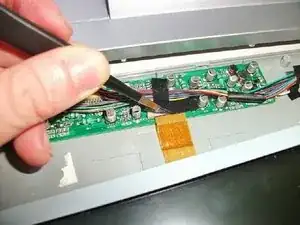

Аккуратно вытащите шлейф с помощью пинцета или пальцев.

На втором изображении зажим на устройстве снят, однако устройство должно иметь такой же зажим, как на первом изображении.

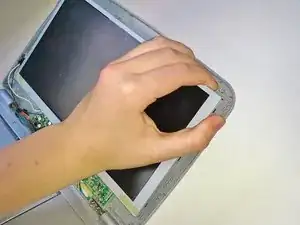

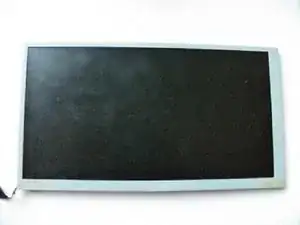

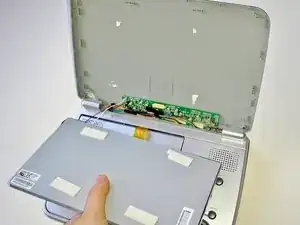

Аккуратно снимите экран руками, отдирая его от передней крышки.

Будьте осторожны при снятии экрана, он соединен с передней крышкой клеевыми пенопластовыми прокладками, для удаления которых требуется усилие.

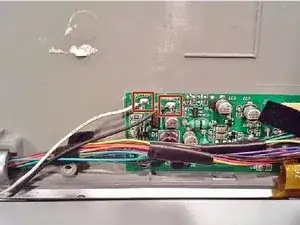

Удалите черные и белые провода, отпаивая их от печатной платы, прикрепленной к корпусу.

Для правиль
