Замена порта питания и AVI-порта в Coby DVD209

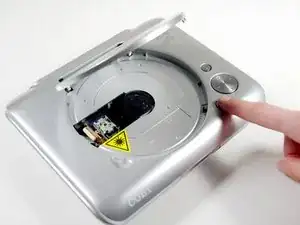

Нажмите кнопку извлечения, чтобы увидеть лазер внутри.

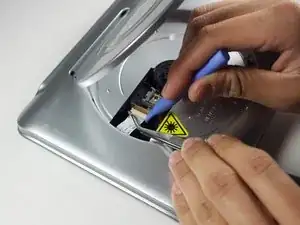

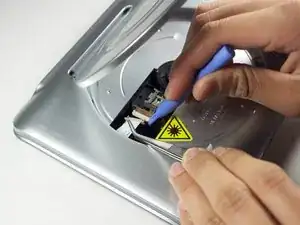

С помощью синего пластмассового инструмента и пинцета отсоедините ленточный кабель.

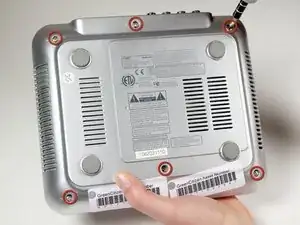

Выверните шесть винтов длиной 1 см на дне устройства крестовой отвёрткой Phillips #1.

Не поднимайте верхнюю часть DVD-плеера слишком быстро, так как внутри к ней присоединены провода.

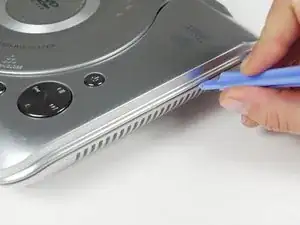

Подденьте верхнюю часть устройства с правой стороны, где находятся кнопки.

При вынимании ленточных кабелей следите, чтобы не тянуть за провода, это может их повредить.

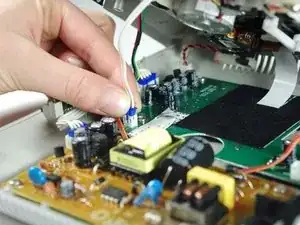

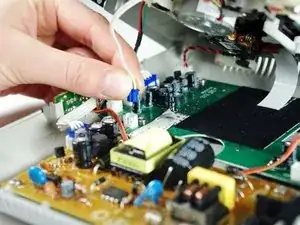

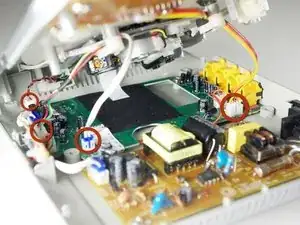

Сожмите пластиковый разъём двумя пальцами, чтобы снять провода, выделенные красным, с печатной платы.

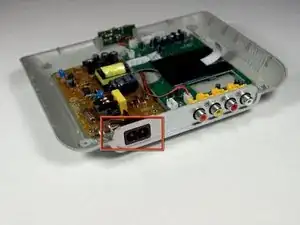

Разместите DVD-плеер так, чтобы порты питания и AVI были обращены к вам.

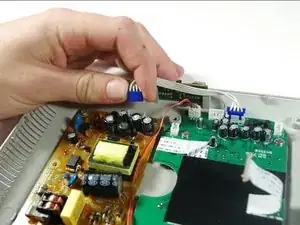

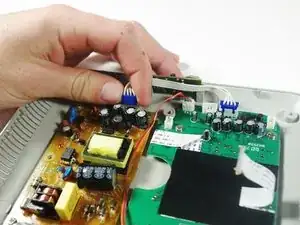

Снимите белый кабель с синими адаптерами с печатных плат.

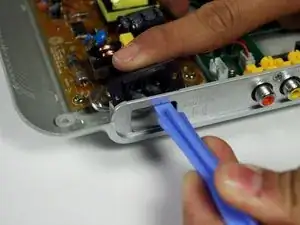

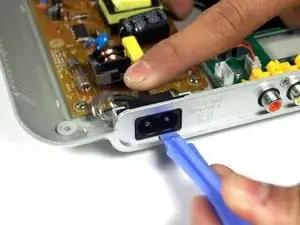

С помощью пластикового открывающего инструмента и пальца нажмите на чёрную защёлку во внутренней части разъёма питания и одновременно подденьте нижнюю внешнюю часть разъёма питания пластиковым инструментом.

Выньте разъём питания из его посадочного места.

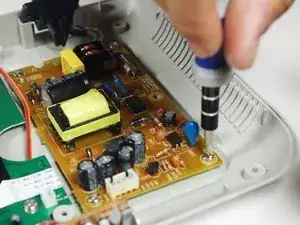

Выверните четыре винта 5 мм, выделенные красным.

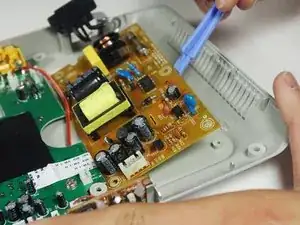

Поместите синий пластиковый поддёргивающий инструмент под печатную плату и аккуратно приподнимите её.

Отключите два 3-контактных ленточных кабеля, присоединённых к печатной плате.

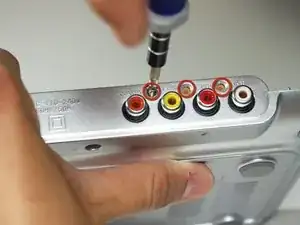

Для другой печатной платы (той, что подключена к AVI-портам) снимите три винта 6,35 мм на внешней стороне устройства.

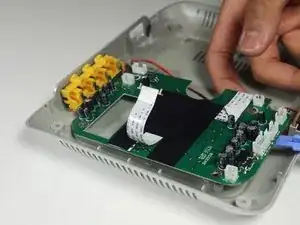

Выверните четыре винта 5 мм, выделенные красным.

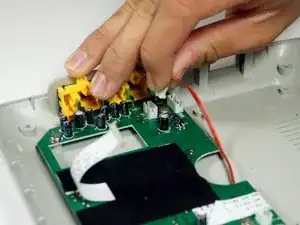

Поместите пластиковый открывающий инструмент под печатную плату и аккуратно приподнимите. Поднимая, сдвиньте плату в направлении, противоположном AVI-портам.

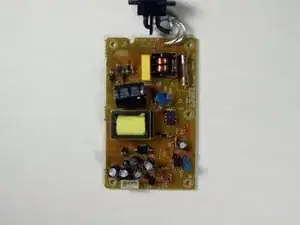

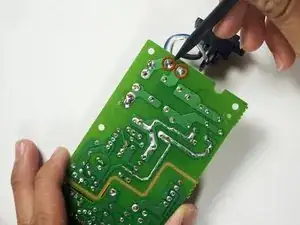

На плате с разъёмом питания распаяйте выделенные участки на обратной стороне, чтобы удалить разъём питания.

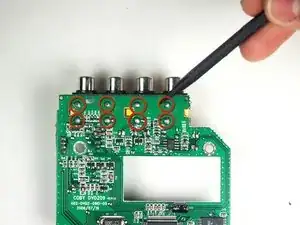

На плате с AVI-портом распаяйте выделенные участки на обратной стороне, чтобы удалить AVI-порт.
