Замена портов ввода-вывода Coby DVD-R11000

Отвинтите четыре винта длиной 1 см, по два с каждой стороны проигрывателя, крестовой отверткой Phillips #1.

Отвинтите пять винтов длиной 1 см на задней панели проигрывателя крестовой отверткой Phillips #1.

Снимать остальные семь винтов в середине между портами ввода-вывода не требуется.

Разместите проигрыватель так, чтобы задняя панель была обращена к Вам.

Схватите снизу боковые стороны проигрывателя и поднимите его переднюю часть вверх.

Аккуратно снимите верхнюю крышку корпуса.

Осторожно сожмите белый трёхконтактный разъём провода, подключающего шнур питания к плате.

Снимите провод с печатной платы.

Разместите проигрыватель так, чтобы сторона с золотистой печатной платой, где был подключён шнур питания, была ближе всего к Вам.

Снимите чёрный провод с шестиконтактным белым разъёмом, находящийся рядом с другими трёхконтактными разъёмами на золотистой плате.

Разместите проигрыватель так, чтобы задняя панель была обращена к Вам.

Снимите три провода с белыми штырьковыми разъёмами с золотистой печатной платы.

Отвинтите четыре винта длиной половина дюйма, расположенные в каждом углу золотистой платы, используя крестовую отвертку Phillips #1.

Подденьте плату с помощью синего пластикового открывающего инструмента и аккуратно извлеките её из проигрывателя.

Разместите проигрыватель так, чтобы передняя панель была обращена к Вам.

С помощью пинцета и синего пластикового открывающего инструмента отсоедините ленточные шлейфы от зелёной печатной платы, к которой крепятся порты ввода-вывода.

Снимите три провода с белыми штырьковыми разъёмами с зелёной печатной платы, от которой Вы только что отключили ленточные шлейфы.

Отвинтите семь винтов длиной 1 см, расположенных на задней панели внешнего корпуса между портами ввода-вывода, крестовой отверткой Phillips #1.

Схватите боковые стороны задней панели и снимите её с проигрывателя.

Отвинтите два винта длиной 1 см, отмеченные красным кругом.

Подденьте плату с помощью синего пластикового открывающего инструмента и аккуратно извлеките её из проигрывателя.

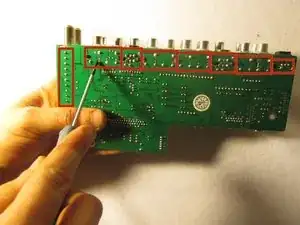

Выпаяйте электронные компоненты, расположенные в красных прямоугольниках, с зелёной печатной платы, которая является второй по счёту, которую Вы сняли.

Каждый красный прямоугольник содержит электронные компоненты для конкретной группы портов ввода-вывода.
