Замена оптического привода Dynex DX‑PDVD9

Прежде чем снимать экран, обязательно выключите устройство и отключите его от питания.

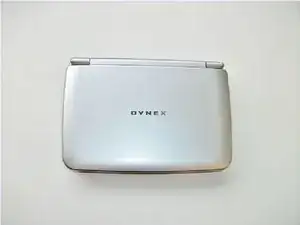

Переверните устройство так, чтобы нижняя часть оказалась наверху.

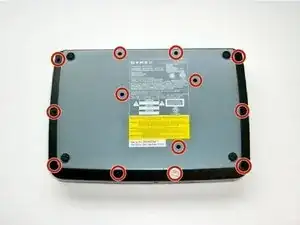

Снимите заднюю крышку, закреплённую тринадцатью винтами Филлипс с головкой диаметром 3,175 мм и длиной 9,525 мм.

Один из винтов закрыт пломбой. Нарушение пломбы приведёт к утрате гарантии.

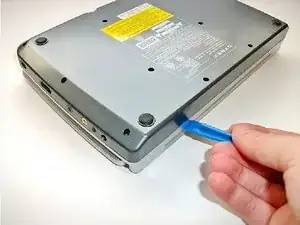

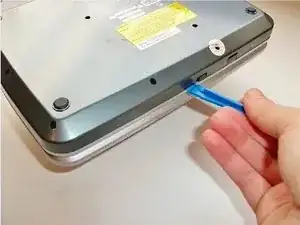

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть заднюю крышку корпуса.

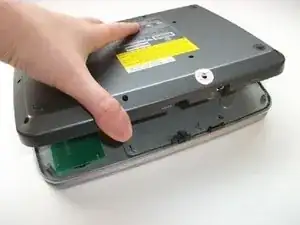

Не отсоединяйте заднюю крышку полностью — между частями всё ещё подключены провода.

Держите заднюю крышку вертикально и снимите чёрную ленту, соединяющую группу проводов с крышкой.

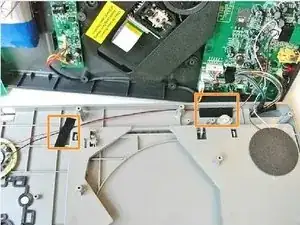

Снимите две нижние ленты, закрепляющие провода к лотку CD.

Найдите небольшую плату под кнопками.

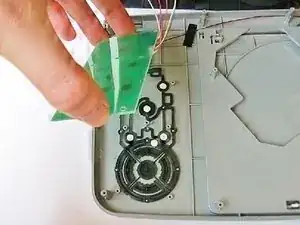

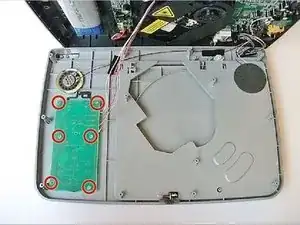

Снимите плату кнопок, закреплённую шестью винтами Филлипс с головкой диаметром 3,175 мм и длиной 4,762 мм.

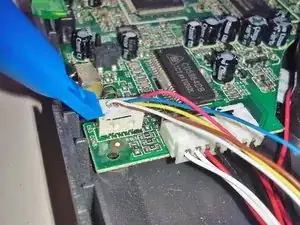

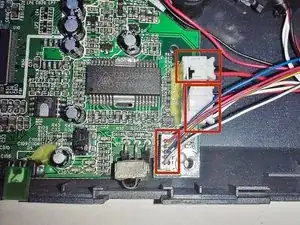

Отсоедините три провода, расположенные на основной (самой большой) плате.

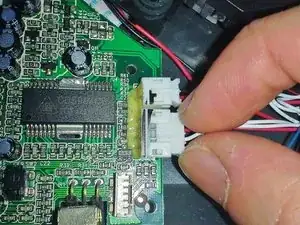

Соединение можно аккуратно отсоединить пластиковым инструментом для вскрытия или пальцами, зажав концы и потянув.

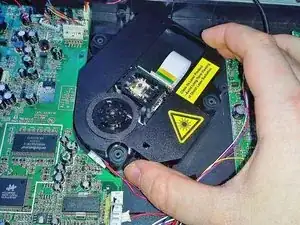

Снимите оптический привод, подталкивая его вверх с трёх штифтов на нижней части корпуса.

Теперь, когда оптический привод вынут из корпуса, переверните его и найдите ленточный кабель.

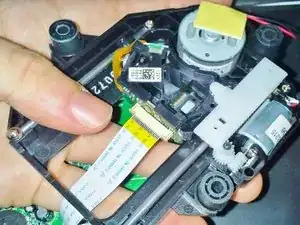

Осторожно потяните по бокам коричневой защёлки под ленточным кабелем, см. изображения для деталей.

Когда обе стороны защёлки выведены, для вытягивания ленточного кабеля из разъёма привода не потребуется усилия.

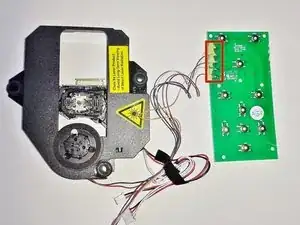

Теперь оптический привод должен быть снят и по-прежнему соединён с платой, находившейся под кнопками.

Запаяйте провода оптического привода от платы (удалите пайку с соединений).

Если провода нужно отделить от платы, может потребоваться использование растворителя для клея, чтобы полностью растворить клей.

Для правильных приёмов пайки и выпайки обратитесь к Как паять и выпаивать соединения.

Пайка требует высокой температуры жала и может вызвать ожоги. При необходимости используйте защитные очки. Будьте предельно осторожны с проводами и платой на этом шаге, так как они могут расплавиться, загореться или сломаться.
