Замена материнской платы Insignia NS-D160A14
Если у вашего устройства Insignia NS-D160A14 наблюдаются серьёзные сбои в работе, причиной может быть неисправная материнская плата. Это краткое руководство покажет, как извлечь материнскую плату для её замены. Процедура очень простая, приступим!
Шаг 1
Перед тем как вскрывать корпус DVD-плеера, отключите сетевой шнур от питания.
Снимите два винта Phillips №2 длиной 7 мм с задней панели DVD-плеера.
Шаг 2
Аккуратно приподнимите внешнюю крышку, начиная с задней части.
Для снятия внешней крышки может потребоваться приложить усилие: необходимо вывести крышку под углом относительно остальной части DVD-плеера, прежде чем она полностью отделится.
Шаг 3
Отстегните 4 защёлки на основном корпусе.
Одна защёлка расположена сверху корпуса, одна снизу и по одной с каждой стороны.
Эти защёлки хрупкие и легко ломаются.
Шаг 4

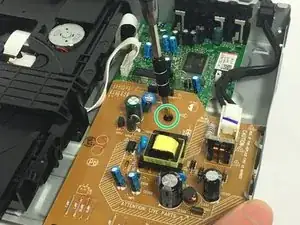

Удалите центральный винт длиной 7 мм, который фиксирует материнскую плату.
Обязательно заземлитесь перед работой с материнской платой. Статический разряд может вывести из строя один или несколько компонентов материнской платы.
Шаг 5

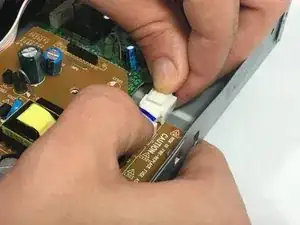

Отсоедините белый разъём питания от материнской платы.
Шаг 6
Держите 8-контактный разъём как можно ровнее и аккуратно извлеките материнскую плату из корпуса.
Возможно, придётся слегка согнуть боковую часть корпуса, чтобы материнской плате было достаточно места для извлечения.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
