Замена лазерного считывателя DVD Coby DVD209

Нажмите кнопку извлечения, чтобы увидеть лазер внутри.

Используя синий пластиковый инструмент и пинцет, снимите шлейф.

Удалите шесть винтов диаметром 1 см на дне устройства с помощью отвертки Phillips #1.

Не поднимайте верхнюю часть DVD-плеера слишком быстро, так как внутри находятся провода.

Подденьте верхнюю часть устройства с правой стороны, где расположены кнопки.

При извлечении шлейфов убедитесь, что не тянете за провода, так как это может вызвать их повреждение.

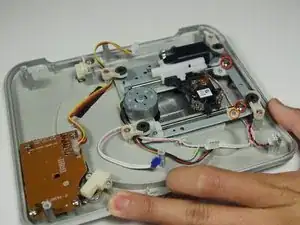

Сожмите пластиковый адаптер двумя пальцами, чтобы удалить провода, окруженные красным, с печатной платы.

Удалите два винта диаметром 6.35 мм, окруженные черным, с помощью отвертки Phillips #1.

Удалите один винт диаметром 4 мм, окруженный красным, с помощью отвертки Phillips #1.

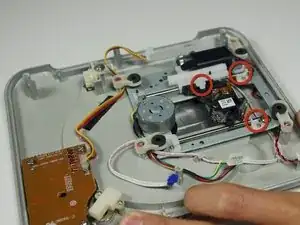

Существует три маленькие пружины диаметром 4.5 мм, которые легко потерять. Будьте осторожны при поднятии сборки направляющих, чтобы не потерять их.

Местоположение пружин окружено.

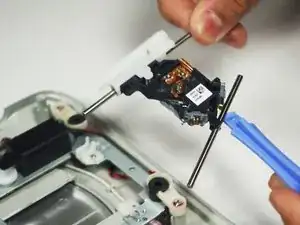

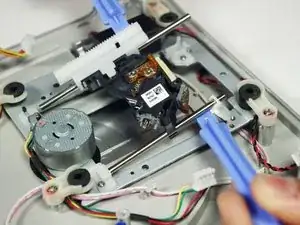

Используя два пластиковых инструмента, поднимите две направляющие под углом. Держите стержни под углом, как показано.

Направляющая в верхней части изображения составляет 82 мм, а направляющая в нижней части изображения составляет 65 мм.

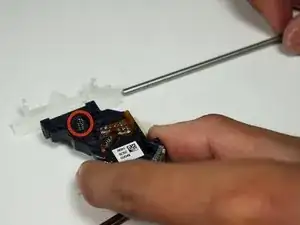

Будьте осторожны, чтобы не потерять пружину в верхней части лазера.

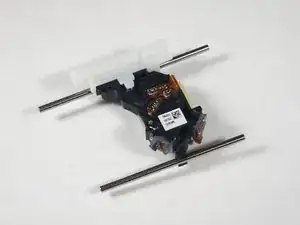

Поднимите сборку лазера из крепления.

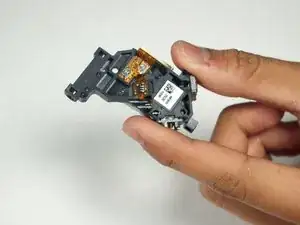

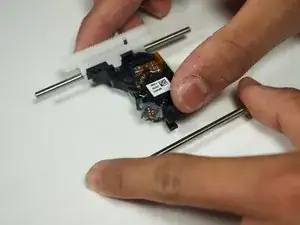

Уберите направляющие с дискового считывателя.

После удаления верхней направляющей белый шестеренка выйдет, а под ней будет одна из пружин.
