Замена предохранителя Coby DVD-R11000

Электроника

Шаг 1

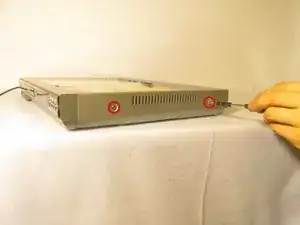

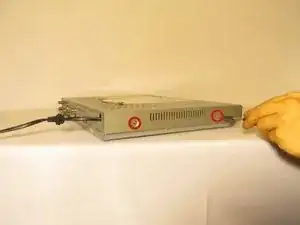

Выверните четыре винта длиной 1 см, по два с каждой стороны проигрывателя, крестовой отверткой Phillips #1.

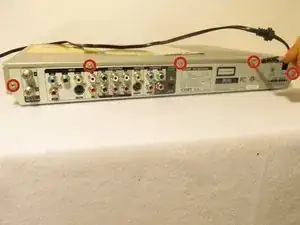

Выверните пять винтов длиной 1 см на задней панели проигрывателя крестовой отверткой Phillips #1.

Снимать остальные семь винтов в середине между портами ввода/вывода не требуется.

Шаг 2

Поставьте проигрыватель так, чтобы задняя панель была обращена к Вам.

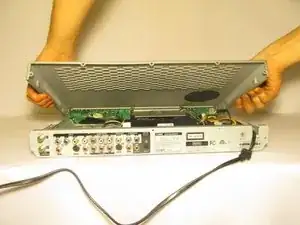

Схватитесь под боковые стороны проигрывателя и поднимите переднюю часть вверх.

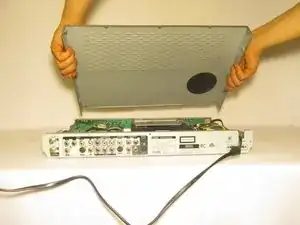

Осторожно снимите верхнюю крышку корпуса.

Шаг 3

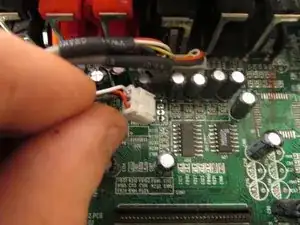

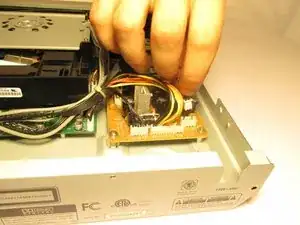

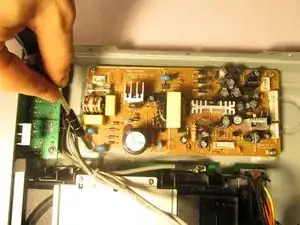

Нежно зажмите 3-контактный белый разъём провода, соединяющего сетевой шнур с платой.

Отсоедините провод от платы.

Шаг 4

Поставьте проигрыватель так, чтобы плата с золотистым покрытием, в которую был подключён сетевой шнур, располагалась ближе всего к Вам.

Снимите чёрный провод с 6-контактным белым разъёмом, который находится рядом с другими трёхконтактными проводами на золотистой плате.

Шаг 5

Поставьте проигрыватель так, чтобы задняя панель была обращена к Вам.

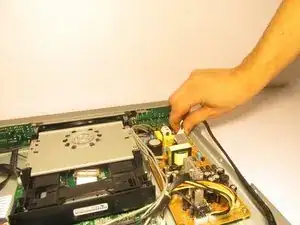

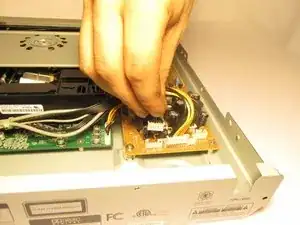

Снимите три провода с белыми штекерными разъёмами с золотистой платы.

Шаг 6

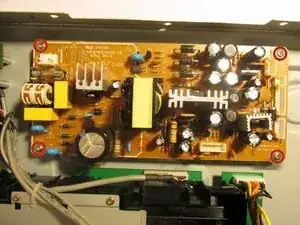

Выверните четыре винта длиной полдюйма, расположенные в каждом углу золотистой платы, крестовой отверткой Phillips #1.

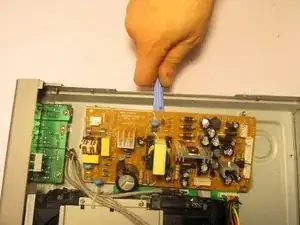

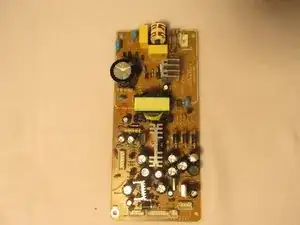

Подденьте синей пластиковой лопаткой боковую часть платы и аккуратно извлеките её из проигрывателя.

Шаг 7

Поставьте проигрыватель так, чтобы передняя панель была обращена к Вам.

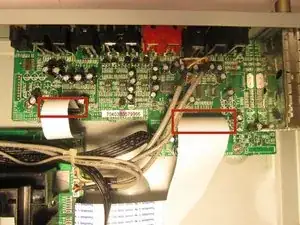

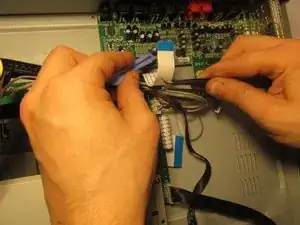

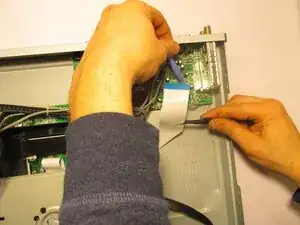

С помощью пинцета и синей пластиковой лопатки отключите ленточные кабели от зелёной платы, где закреплены порты ввода/вывода.

Шаг 8

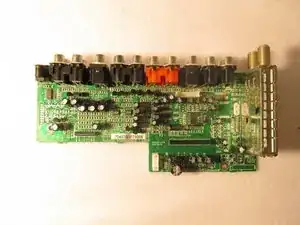

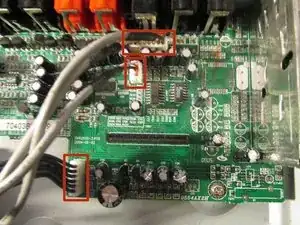

Снимите три провода с белыми штекерными разъёмами с той зелёной платы, от которой Вы только что отсоединили ленточные кабели.

Шаг 9

Выверните семь винтов длиной 1 см, расположенных на задней панели внешнего корпуса между портами ввода/вывода, крестовой отверткой Phillips #1.

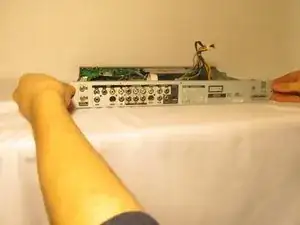

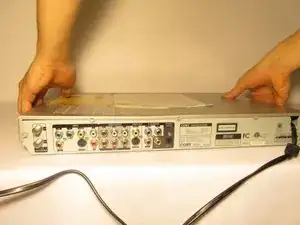

Возьмитесь за боковые стороны задней панели и снимите её с проигрывателя.

Шаг 10

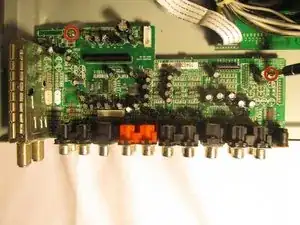

Выверните два винта длиной 1 см, которые обведены красным.
