Замена A/V платы Insignia NS-D160A14
A/V плата Insignia NS-D160A14 имеет встроенные A/V разъемы. Причины замены этой детали могут включать некорректное отображение DVD-плеера на телевизоре или отсутствие звука. Это руководство покажет, как разобрать DVD-плеер, отключить A/V плату и затем снять A/V плату.
Шаг 1
Перед открытием корпуса DVD-плеера отключите шнур питания.
Выверните два винта с крестовой головкой #2, длиной 7 мм, с задней панели DVD-плеера.
Шаг 2
Аккуратно приподнимите внешний корпус, начиная с задней части.
Снятие внешнего корпуса может потребовать некоторой силы; корпус нужно будет поставить под углом относительно остальной части DVD-плеера, прежде чем полностью отделить.
Шаг 3
Отстегните 4 защелки на основном корпусе.
Одна защелка расположена сверху корпуса, одна снизу и по одной с каждой стороны.
Эти защелки хрупкие и могут легко ломаться.
Шаг 4
Выверните центральный винт 7 мм, фиксирующий материнскую плату.
Обязательно разомкните статическое электричество перед работой с материнской платой. Статический разряд может вывести из строя один или несколько компонентов материнской платы.
Шаг 5
Отключите белый разъем питания от материнской платы.
Шаг 6
Держа 8-контактный разъем как можно ровнее, выньте материнскую плату из корпуса.
Возможно, придется слегка согнуть сторону корпуса, чтобы материнская плата получила пространство для извлечения.
Шаг 7

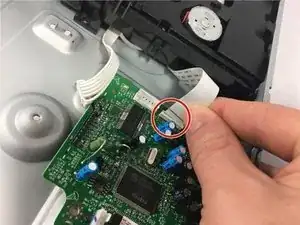

Отсоедините двумя белыми кабелями, подключенными к A/V плате, от оптического привода, используя пальцы.
Будьте осторожны при снятии кабелей с A/V платы. Не прикладывайте слишком большого усилия, иначе провода могут потерять целостность.
Шаг 8

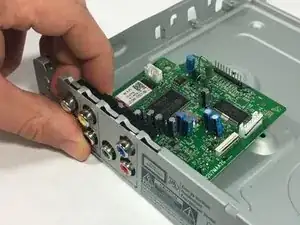

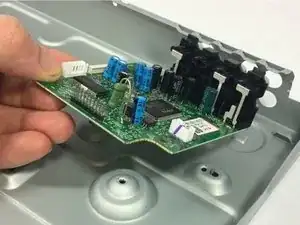

Поднимите A/V плату вверх, пока не почувствуете, что она вышла из выемок в корпусе.
Аккуратно надавите на A/V разъемы большим пальцем снаружи, поднимая плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
