Замена карты Wi-Fi в Sony UBP-UX80

Используйте крестовую отвёртку №2, чтобы открутить два винта длиной 10,5 мм, крепящих боковые панели к задней части проигрывателя.

Сдвиньте обе панели назад примерно на 1,27 см, затем отсоедините их от корпуса.

Используйте крестовую отвёртку №2, чтобы открутить два винта длиной 10,5 мм на боковой стороне корпуса, каждый из которых крепится к выступу на панели.

Аналогично предыдущему шагу — конструкция с обеих сторон устройства идентична.

Используйте крестовую отвёртку №2, чтобы открутить два винта длиной 10,5 мм (один расположен рядом с логотипом Wi-Fi, другой — рядом с логотипом Blu-ray).

Нажмите на защёлки, расположенные на передних боковых сторонах корпуса (соединённые с передней панелью).

Сдвиньте верхнюю крышку вперёд.

Снимите корпус.

Найдите одиннадцать серебристых винтов длиной 10,5 мм и два чёрных винта длиной 6 мм по периметру серебристой крышки.

Открутите серебристые винты крестовой отвёрткой №2, а чёрные — крестовой отвёрткой №1.

Поднимите заднюю часть крышки и снимите её с шасси.

На панели находится ленточный кабель, зафиксированный четырьмя маленькими чёрными кусочками скотча.

Тяните кабель прямо вверх, чтобы отсоединить его от материнской платы.

Осторожно потяните кабель в сторону от материнской платы, одновременно отрывая скотч.

Когда все кусочки скотча будут оторваны, ленточный кабель должен выглядеть так.

По всем сторонам передней панели расположены винты, удерживающие её. Используйте крестовую отвёртку №2, чтобы открутить девять винтов.

Открутите три винта длиной 10,5 мм с верхней стороны.

Открутите четыре винта длиной 10,5 мм с нижней стороны.

Используйте крестовую отвёртку №2, чтобы открутить винты длиной 10,5 мм — по одному с каждой стороны устройства.

Поднимите защёлку на левой стороне устройства.

Переходите к правой стороне, поднимая следующие защёлки — одну снизу и одну сверху.

Продолжайте отводить защёлки сверху и снизу, не позволяя им защёлкнуться обратно.

Когда все защёлки будут отсоединены, потяните переднюю панель вперёд, чтобы полностью отключить её.

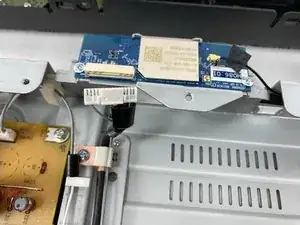

Отключите разъём питания, потянув его прямо назад и в сторону от карты.

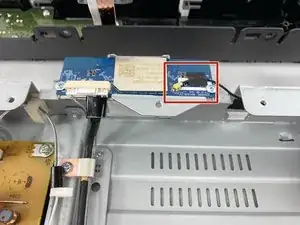

Отключите золотой разъём, удалите скотч и аккуратно извлеките его, потянув за провод. Делайте это бережно, поскольку провод очень тонкий, а разъём — маленький.

Используйте крестовую отвёртку №2, чтобы открутить два винта длиной 4,6 мм, крепящих карту.

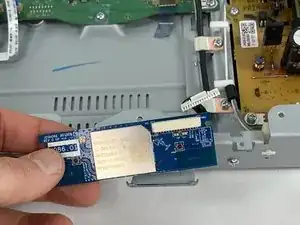

Осторожно приподнимите заднюю часть карты и потяните её наружу (в сторону задней части шасси).
