Ремонт блока питания Olevia LT23HVX

Итак, после того как я купил телевизор Olevia LT23HVX по вполне приемлемой цене на аукционном сайте, я начал изучать информацию о нем. В конце концов, как участник форума ifixit, я могу починить почти что угодно. У меня есть поддержка...

Первым делом необходимо снять винты, которые удерживают заднюю крышку. На пластике есть стрелки, указывающие, какие именно винты нужно открутить. На всякий случай: если каких-то винтов не хватает, значит, устройство уже вскрывали раньше. Именно так было с моим телевизором. Так что заранее неизвестно, какие сюрпризы могут ожидать внутри.

Также снимите четыре маленьких болта, которые крепят подставку к задней панели.

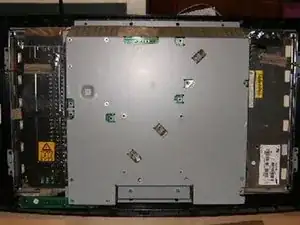

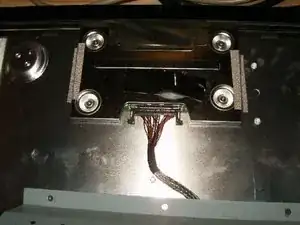

После того как все винты откручены, заднюю панель можно отделить. Она слегка защелкнута к передней части и должна сниматься достаточно легко. Теперь перед Вами серая металлическая коробка, в которой размещены печатные платы.

В верхних левом и правом углах находятся два пучка проводов, входящих в металлическую коробку. Это провода динамиков. Отсоедините разъемы.

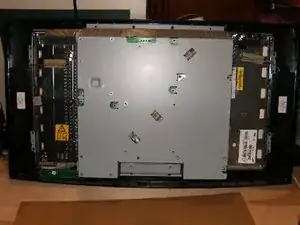

Серая металлическая коробка крепится как минимум четырьмя винтами. Опять же, стрелки указывают, какие винты нужно открутить.

В нижней левой части находится провод заземления, обернутый вокруг экранированного кабеля. Убедитесь, что он не зацепляется за металлический корпус.

Наклоните серую металлическую коробку слева направо. Не пытайтесь просто выдернуть её.

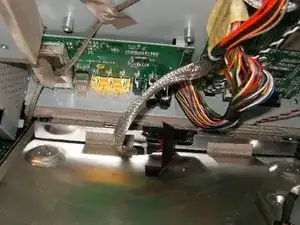

После наклона Вы увидите жгут проводов, подключенный к коробке с помощью защёлок. Аккуратно разъедините их и снимите экранированный кабель.

Жгут подключён к боковому разъёму. Отсоедините его, аккуратно потянув за пластиковую часть разъёма. Не тяните за провода.

Следующий жгут проводов подключён к верхнему разъёму. Этот разъём немного сложнее, и его необходимо отсоединять, сжимая боковые защёлки и одновременно вытягивая разъём.

В моём случае, так как одна из защёлок разъёма была сломана, я решил не отсоединять его, а оставить подключённым. Таким образом, я не смог полностью снять металлическую крышку, но мог перевернуть её набок.

После того как жгуты проводов отсоединены и сняты с металлических защёлок, наклоните металлическую крышку влево. Постоянно проверяйте, чтобы все провода были освобождены и ничто не зацепилось.

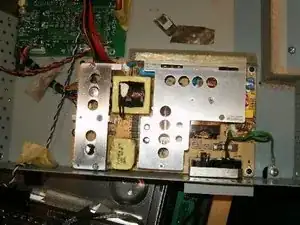

Теперь Вы видите печатные платы. Плата питания — это та, на которой расположен выключатель и две металлические пластины теплоотводов.

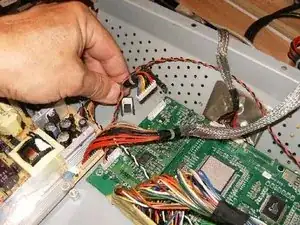

Отсоедините жгут проводов в верхнем правом углу.

Отключите разъём от платы инвертора, а также снимите провод заземления.

Отсоедините зелёный кабель, идущий от платы питания к корпусу.

Отключите разъёмы в верхнем правом и боковом верхнем положении. Они вставляются только в одном положении, так что нет необходимости помечать их место.

Две пластины теплоотводов можно снять сейчас или позже.

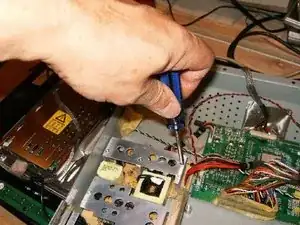

После того как все жгуты проводов отключены и зелёный кабель заземления снят с корпуса, удалите плату питания. Она закреплена четырьмя маленькими винтами — по одному в каждом углу.

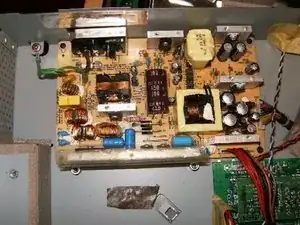

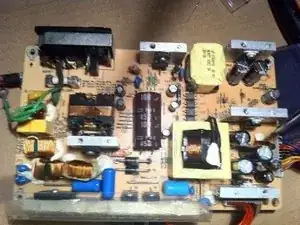

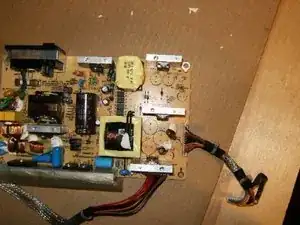

Плата питания теперь должна быть полностью отсоединена от телевизора. На её стороне, наиболее удалённой от выключателя, находится трансформатор. Рядом с ним расположено в общей сложности семь конденсаторов и три пластины теплоотводов. Именно эти конденсаторы выходят из строя из-за перегрева.

Рассмотрите внимательно верхние части конденсаторов (здесь показан один из снятых). Вероятно, верхние крышки как минимум у пяти из них вздуты. Планируйте заменить все семь конденсаторов на этой стороне.

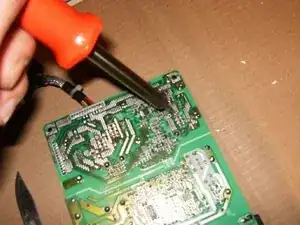

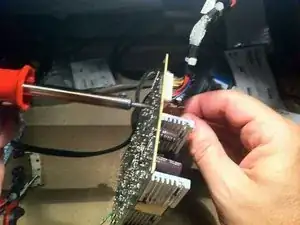

Выпаяйте конденсаторы с платы. Для ремонта использовался паяльник мощностью 30 Вт и отсос для припоя. Отсос можно заменить лужёным медным проводом (оплеткой).

Теперь плата выглядит так — с неё удалены неисправные конденсаторы.

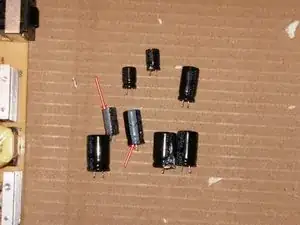

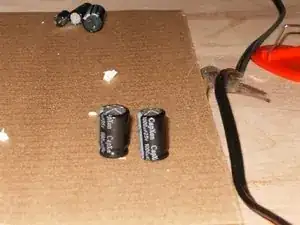

Вот эти вышедшие из строя конденсаторы. Замените их на новые. В данном ремонте новые детали были заказаны на сайте Mouser.com.

CS19 = 220 мкФ 35 В, CS20 = 220 мкФ 25 В, CS21 = 1000 мкФ 16 В, CS22 = 1000 мкФ 16 В, CS23 = 1000 мкФ 25 В, CS24 = 680 мкФ 35 В, CS25 = 680 мкФ 35 В. Все — радиальные электролитические конденсаторы.

Запаяйте все конденсаторы на свои места. На логической плате, рядом с местами установки конденсаторов, есть окружность с утолщённой частью. Она соответствует отрицательному выводу конденсатора.

На корпусе конденсатора имеется тёмная полоса, указывающая на отрицательный вывод. Полярность следует соблюдать, совмещая эти обозначения.

После замены всех конденсаторов внимательно проверьте плату, убедитесь, что все компоненты правильно установлены.

Теперь соберите телевизор Olevia, следуя инструкциям в обратном порядке.

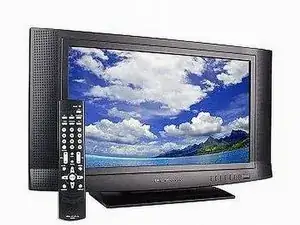

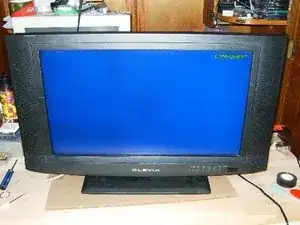

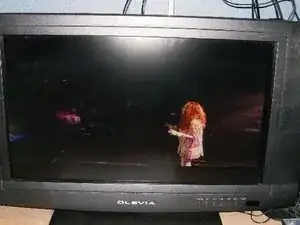

После сборки подключите Ваш телевизор либо как ТВ, либо как монитор компьютера. Так должен выглядеть конечный результат.
