Замена подсветки AT-LP120-USB

Отключите все кабели от задней части проигрывателя и переместите его на чистую поверхность.

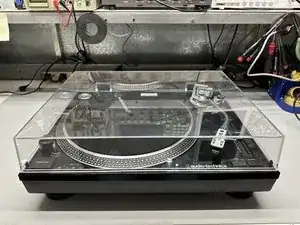

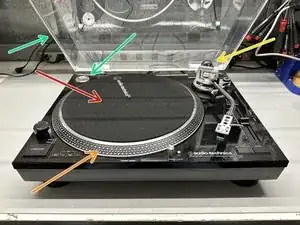

Поставьте проигрыватель перед собой, откройте пылезащитный кожух и снимите следующее:

Черный фетровый коврик

Диск (платтер)

Противовес

Адаптер для 45 и пылезащитный кожух

Любые другие свободные аксессуары, находящиеся на поверхности проигрывателя, следует убрать.

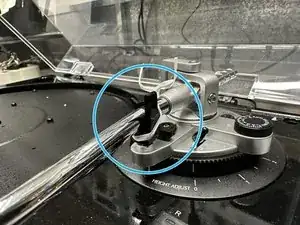

Закрепите тонарм.

Перед переворачиванием проигрывателя подготовьте большой мягкий предмет (например, подушку, одеяло и т.п.), чтобы минимизировать риск повреждений.

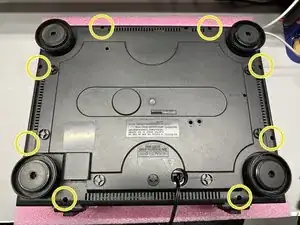

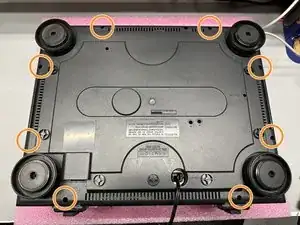

Отверткой #PH1 отвинтите 8 отмеченных винтов

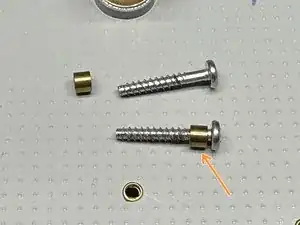

При снятии 8 винтов вы обнаружите 8 латунных втулок, которые необходимо установить обратно на винты при сборке.

При снятии нижней крышки, вероятно, потребуется наклонить крышку в сторону задней части (стороны с RCA-разъемами), чтобы крышка могла пройти вокруг портов.

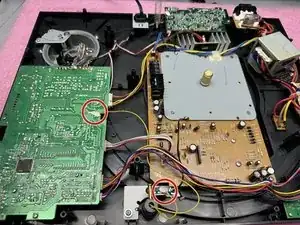

Сняв нижнюю панель, найдите два желтых провода от подсветки и точки их подключения.

Соединения могут быть покрыты клеем — его необходимо удалить.

На этом шаге требуется паяльник. Если вы не уверены в обращении с ним, рекомендуется обратиться к квалифицированному технику.

С помощью паяльника аккуратно разогрейте точки пайки проводов. После расплавления припоя осторожно снимите провода.

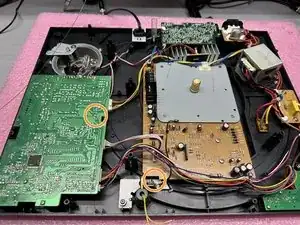

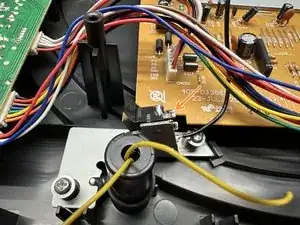

Короткий провод подсоединен к верхнему контакту переключателя рядом с подсветкой, а длинный провод подключается к контакту 12 В на основной плате.

Короткий провод

Длинный провод

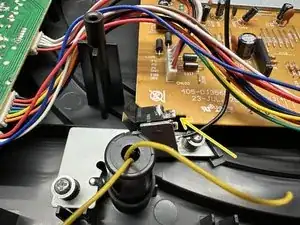

Отверткой #PH1 отвинтите винт и сопутствующую фурнитуру из корпуса подсветки.

Это единственное, что удерживает подсветку на месте — после снятия винта металлический корпус и подсветка могут быть вытащены через верхнюю часть проигрывателя.

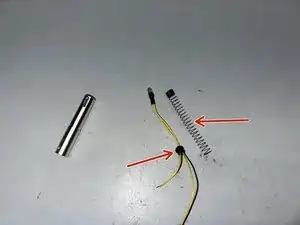

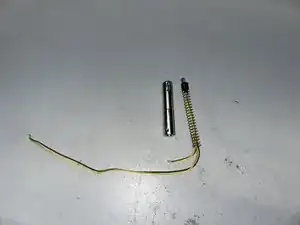

Вынув металлический корпус и подсветку, снимите пружину и резиновую втулку с старой подсветки и установите их на новую подсветку.

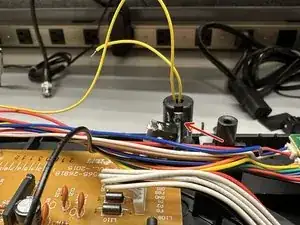

Проденьте желтые провода.

Установите металлический корпус на место и снова закрепите винт и втулку.

На этом шаге требуется паяльник. Если вы не уверены в обращении с ним, рекомендуется обратиться к квалифицированному технику.

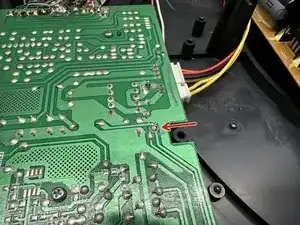

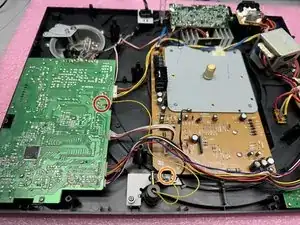

Припаяйте длинный желтый провод к контакту 12 В на основной плате.

Припаяйте короткий желтый провод к верхнему контакту переключателя рядом с подсветкой.

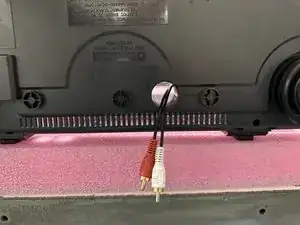

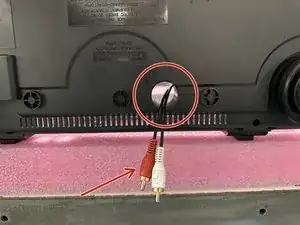

Проденьте RCA-кабели через нижнюю панель.

При установке нижней крышки, вероятно, потребуется наклонить крышку в сторону задней части (стороны с RCA-разъемами), чтобы крышка прошла над портами.

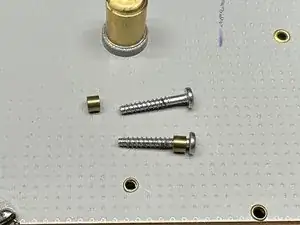

Наденьте латунные втулки на все 8 винтов

Отверткой #PH1 закрепите нижнюю панель 8 винтами.
