Замена небольшого динамика TDK Life on Record Trek Max A34
Это руководство предназначено для замены небольшого динамика в TDK Life on Record Trek Max A34 при необходимости. Этот ремонт может потребоваться, если качество звука из динамика ухудшилось или динамик перестал работать. Это устранит проблему отсутствия звука или плохого качества звука. Для выполнения этого ремонта требуется навык пайки. Помимо умения паять, в этой процедуре нет ничего необычного.
Шаг 1

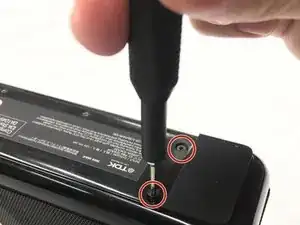

Используйте отвертку TR7, чтобы выкрутить винты крышки батарейного отсека, расположенной на нижней стороне устройства.

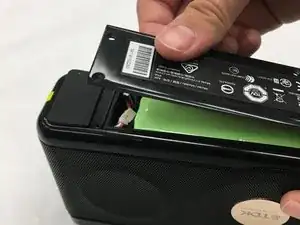

Снимите крышку батарейного отсека.
Шаг 2

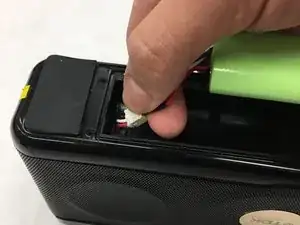

Отключите и выньте батарею.

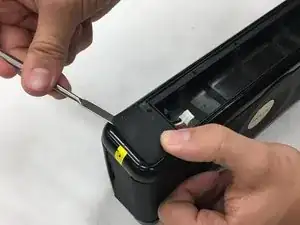

Используйте металлическую лопатку, чтобы поддеть резиновую подкладку.
Шаг 3

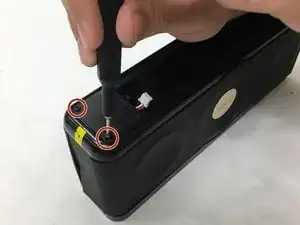

Используйте отвертку J00, чтобы выкрутить винты, находящиеся под резиновыми подкладками.

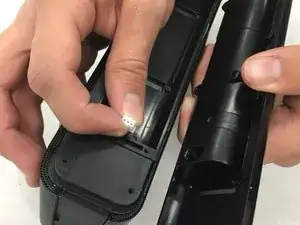

Снимите держатель батареи и убедитесь, что провода продеты через отверстие в детали.
Шаг 4

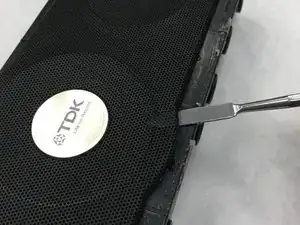

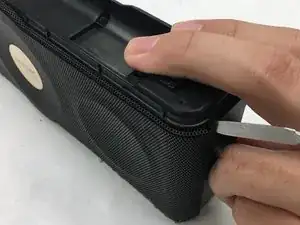

Используйте металлическую лопатку, чтобы поддеть переднюю и заднюю сетки.

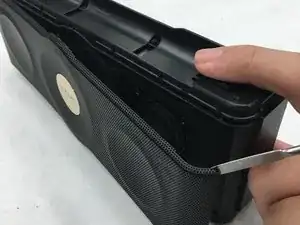

Возможно, потребуется передвигать металлическую лопатку вдоль края сетки, чтобы легче её снять.
Шаг 5

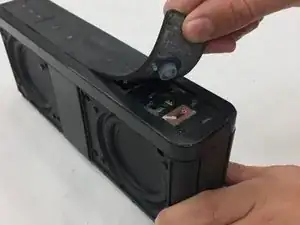

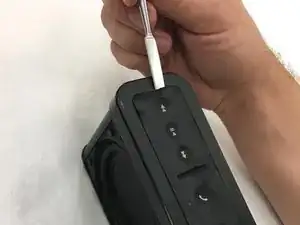

Используйте металлическую лопатку, чтобы приподнять резиновую накладку на верхней поверхности устройства.

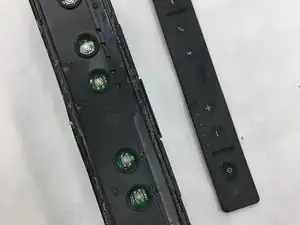

Снимите резиновую накладку, чтобы открыть кнопки и винты под ней.
Шаг 6
Используйте отвертку J00, чтобы выкрутить винты, удерживающие верхнюю панель.

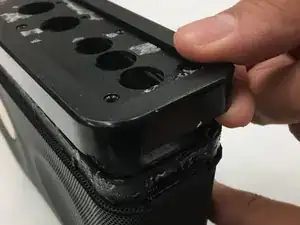

Снимите верхнюю панель.
Шаг 7

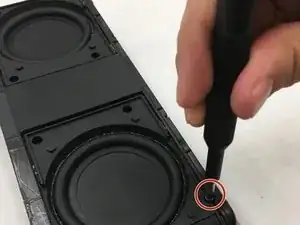

На задней стороне устройства выкрутите винты корпуса отверткой J00.
Только винты на задней стороне удерживают рамку вместе, не удаляйте винты на передней стороне.

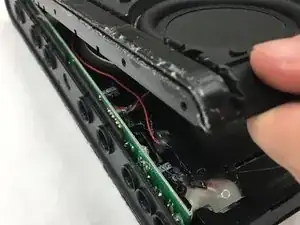

После удаления винтов разделите две части рамки.
Шаг 8

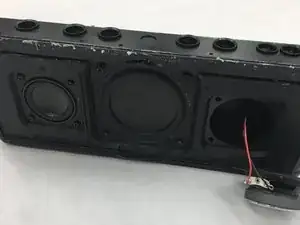

Следующие шаги применимы как к левому, так и к правому динамику.

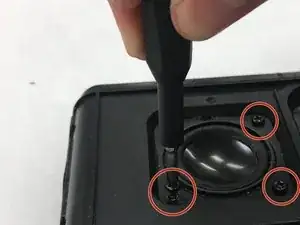

Используйте отвертку J00, чтобы выкрутить четыре винта, которые фиксируют динамик.
Динамик должен выпасть естественным образом. Если динамик застрял, используйте пластиковый инструмент для разъёма или металлическую лопатку, чтобы аккуратно его приподнять.

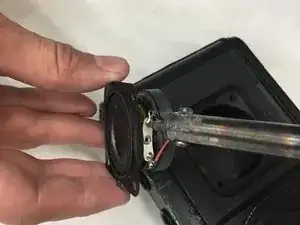

Отпаять чёрный и красный провода динамика.
Если вы не знакомы с пайкой, ознакомьтесь с руководством Отпаивание.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
