Замена пружины регулятора антискейта Audio-Technica AT-LP120-USB
Проигрыватель винила Audio-Technica AT-LP120-USB с прямым приводом
Следуя этому руководству, вы замените пружину, управляющую регулятором антискейта, который отвечает за правильное перемещение иглы по бороздкам пластинок. При неисправности эта деталь приведёт к неработоспособности регулятора антискейта — см. страницу по поиску неисправностей: Audio-Technica AT-LP120-USB Anti-Skate Knob Does Not Work - iFixit.
Вы поймёте, что пружина неисправна, установив антискейт на семь и запустив иглу по пластинке. Если игла сразу двинется к центру, то пружина слишком слабая и её нужно заменить.
При выполнении руководства рекомендуется фотографировать расположение всех деталей. Так при сборке вы будете точно знать, как всё должно выглядеть.
Для выполнения этого руководства потребуется паять и выпаивать. Если у вас есть вопросы по правильной пайке, воспользуйтесь этой ссылкой для получения помощи. Пайка/выпаивание соединений.
Шаг 1
Снимите внутреннюю стальную пластину, которая вращается на проигрывателе.
Осторожно подденьте пластину и поднимите её.
Положите пластину в сторону рядом с устройством, вне рабочего пространства.
Шаг 2
Отсоедините сетевой шнур с задней стороны устройства.
Шаг 3
Убедитесь, что зажим тонарма установлен на месте.
Шаг 4
Используйте крестовую отвертку #2, чтобы выкрутить восемь винтов 2 мм, удерживающих заднюю крышку.
Осторожно снимите заднюю крышку устройства, чтобы получить доступ к внутренностям.
Шаг 5

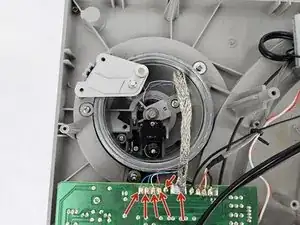

Регулятор антискейта находится в верхнем левом углу проигрывателя; он удерживает тонарм.

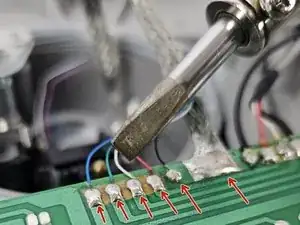

Чтобы снять его, необходимо выпаять пять мелких контактов и большой контакт рядом с ними.
Шаг 6

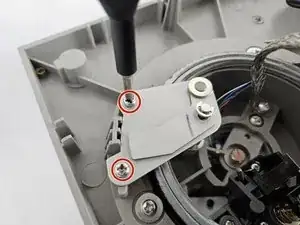

Используйте крестовую отвертку #2, чтобы выкрутить два винта.
С помощью съемника стопорных колец подденьте стопорное кольцо и снимите его.
Шаг 7

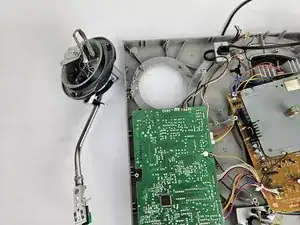

Выверните винты 2,5 мм крестовой отверткой #2, которые соединяют тонарм с рамой проигрывателя.
Шаг 8

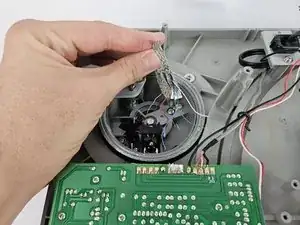

Отвинтите кабель крестовой отверткой #2.
Шаг 9

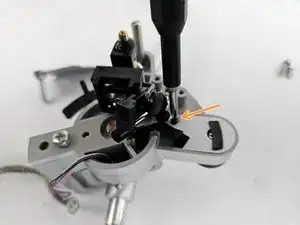

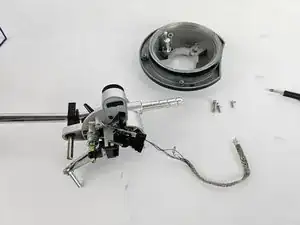

Используйте крестовую отвертку #2, чтобы выкрутить два винта 2,5 мм, затем снимите стопорное кольцо, поддев его съёмником стопорных колец, как показано.
НЕ отвинчивайте жёлтую крестовину на фото.
Выверните маленький чёрный винт 0,1 мм крестовой отверткой #000.
Шаг 10

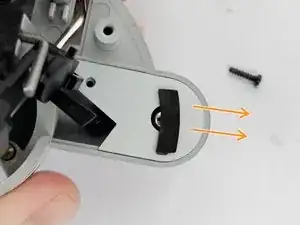

Снимите крышку, чтобы открыть доступ к пружине.
С помощью пинцета снимите пружину, отсоединив её от крючков на обоих концах.
Шаг 11

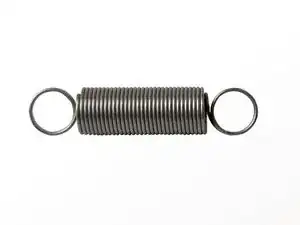

Установите новую пружину на место вместо старой.
Заключение
Для сборки устройства выполните приведённые выше шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
