Замена воздухозаборной трубки TDK Life on Record Trek 360

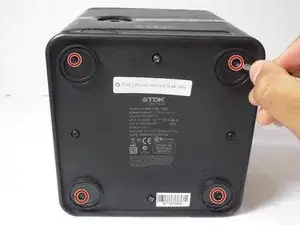

Снимите четыре резиновые ножки устройства с помощью металлической лопатки.

Удалите четыре винта Phillips #0 размером 9 мм, расположенные под ножками устройства.

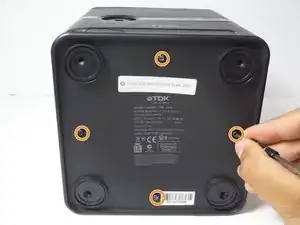

Удалите четыре винта Torx #8 размером 9 мм, расположенные по бокам нижней части устройства.

Потяните нижнюю крышку устройства на себя.

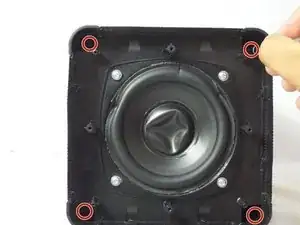

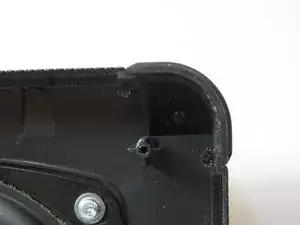

Удалите четыре винта Phillips #1 размером 13 мм.

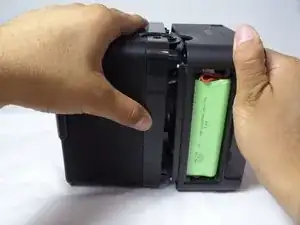

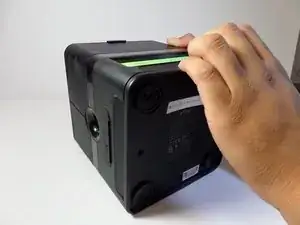

Одной рукой удерживайте устройство с боку ручки, а другой рукой — с той стороны, где находится низкочастотный динамик.

Низкочастотный динамик — это круглый элемент, расположенный в нижней части устройства после снятия нижней крышки.

Разделите отсеки, прилагая усилие в противоположные стороны.

Не тяните с чрезмерной силой!! Внутри устройства много электрических проводов, которые могут быть повреждены, если нижняя панель будет снята неосторожно.

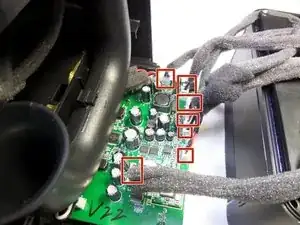

Отключите семь кабелей, прикрепленных к материнской плате.

Не прикладывайте слишком много усилий, тянув за провода. Чрезмерное усилие может повредить провода.

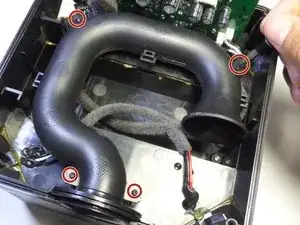

Удалите четыре винта Phillips #1 размером 8 мм.

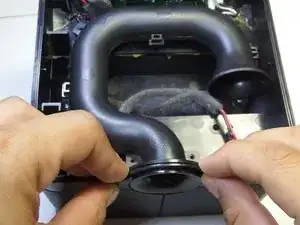

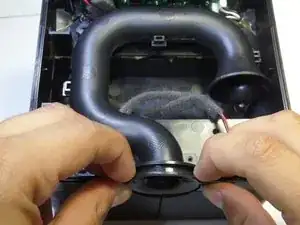

Поместите руки по обе стороны воздухозаборника и затем поместите указательный палец на тонкий пластиковый полукруг, который удерживает вентиль на месте.

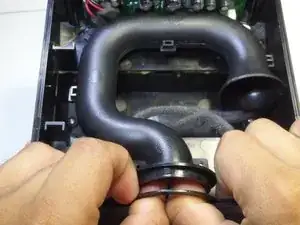

Потяните пластиковый полукруг на себя.

Поместите обе руки внутрь трубы,
