Замена материнской платы TDK Life on Record Trek Max A34

Переверните устройство так, чтобы крышка батареи была сверху.

С помощью отвертки Torx T6 выкрутите все семь 6 мм винтов Torx, расположенных по периметру крышки батареи.

Используйте металлическую лопатку, чтобы аккуратно поддеть и снять крышку батареи.

Батарея теперь должна быть обнажена.

Начиная с места подключения проводов, аккуратно выньте батарею из устройства.

Отключите батарею от устройства, отсоединив провода у белого соединительного разъёма.

Отсоединение проводов может потребовать некоторого усилия.

Будьте осторожны, чтобы не вырвать провода из устройства или батареи.

Батарея теперь отделена от устройства и может быть заменена на новую.

Переверните устройство так, чтобы дно было сверху. С помощью отвертки iFixit TR7 удалите винты крышки батареи.

Снимите крышку батареи, потянув вверх в месте установки винтов.

Осторожно отключите и извлеките батарею.

Используйте металлическую лопатку, чтобы поддеть резиновые буферы внизу динамика.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты, находившиеся под резиновыми буферами.

Снимите держатель батареи. Убедитесь, что оголённые провода продеты через отверстие в держателе.

Используйте металлическую лопатку, чтобы поддеть переднюю и заднюю сетки.

Возможно, придётся перемещать лопатку вдоль края сетки, чтобы снять её легче.

Верните динамик в вертикальное положение. Используйте металлическую лопатку, чтобы приподнять резиновую крышку и открыть кнопки под ней.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты, удерживающие верхнюю крышку.

Снимите верхнюю крышку.

На задней стороне устройства выкрутите винты с помощью крестовой отвертки Phillips #0.

Только винты на задней стороне удерживают корпус вместе. Не снимайте винты на передней стороне.

После удаления винтов разделите две части корпуса.

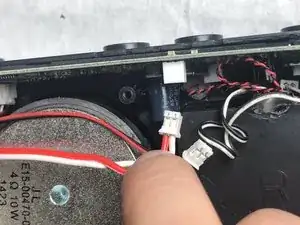

Внутри устройства имеется один кабель, соединяющий большой динамик с материнской платой. Отключите этот кабель.

На передней части устройства с помощью крестовой отвертки Phillips #0 выкрутите четыре винта, удерживающие динамик.

После удаления винтов вы сможете выдавить динамик сзади.

Используйте отвертку TR7, чтобы выкрутить винты крышки батареи, расположенной на нижней стороне устройства.

Снимите крышку батареи.

Отключите и извлеките батарею.

Используйте металлическую лопатку, чтобы поддеть резиновую прокладку.

Используйте отвертку J00, чтобы выкрутить винты, находящиеся под резиновыми накладками.

Снимите держатель батареи и убедитесь, что провода продеты через отверстие в детали.

Используйте металлическую лопатку, чтобы поддеть переднюю и заднюю сетки.

Возможно, придётся перемещать металлическую лопатку вдоль края сетки, чтобы снять её легче.

Используйте металлическую лопатку, чтобы поддеть резиновую крышку на верхней поверхности устройства.

Снимите резиновую крышку, чтобы открыть кнопки и расположенные под ней винты.

Отверните винты, удерживающие верхнюю крышку, используя отвертку J00.

Снимите верхнюю крышку.

На задней стороне устройства отверните винты корпуса отверткой J00.

Только винты на задней стороне удерживают рамку вместе, не снимайте винты на передней стороне.

После удаления винтов разъедините две части рамки.

Следующие шаги применимы как к левому, так и к правому динамику.

Отверните четыре винта, фиксирующие динамик, используя отвертку J00.

Динамик должен выпасть естественным образом. Если динамик застрял, используйте пластиковый инструмент для открытия или металлическую лопатку, чтобы аккуратно его приподнять.

Отпаять черный и красный провода динамика.

Если вы не знакомы с пайкой, ознакомьтесь с руководством Отпаивание.

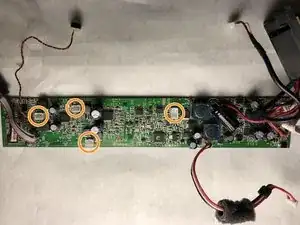

Аккуратно отсоедините четыре белых прямоугольных защёлки от материнской платы.

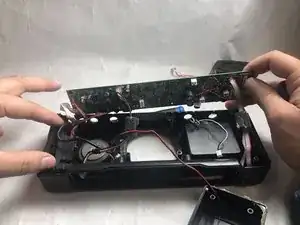

Аккуратно выньте материнскую плату из устройства.
